详细资料：
【产品介绍】：

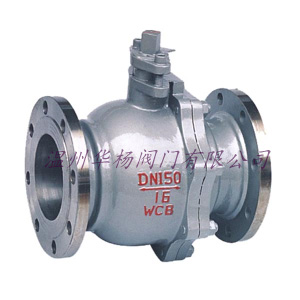

Q41F法兰球阀主要阀体材质有铸钢(WCB)或不锈钢，阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，用于输送气体或液体的介质的管道上宜使用，驱动方式为手动、蜗轮传动、气动、电动或液动。
【工作原理】：
Q41F法兰球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。Z适宜做开关、切断阀使用，也具有节流和控制流量之用。
【产品特点】：
1、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
4、 的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
【产品其他参数】：
PN1.6MPa主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 80 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
PN2.5MPa主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN4.0MPa主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
PN6.4MPa主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
PN10.0MPa主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
【Q41F法兰球阀-压力试验】
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
【Q41F法兰球阀-主要零件材料】
名称 | 材料 | ||||||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
阀座 | PTFE/PPL | ||||||||
填料 /垫片 | PTFE/PPL | 石墨 | |||||||
螺栓 | 不锈钢 | 35CrMoA | |||||||
螺母 | 不锈钢 | 45、35CrMoA | |||||||
手柄 | 铸钢 | ||||||||
订货须知：
一、①Q41F法兰球阀产品名称与型号②Q41F法兰球阀口径③Q41F法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
