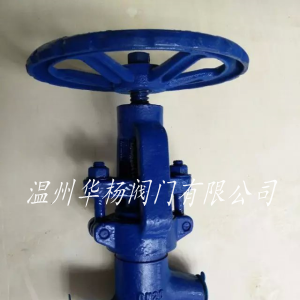

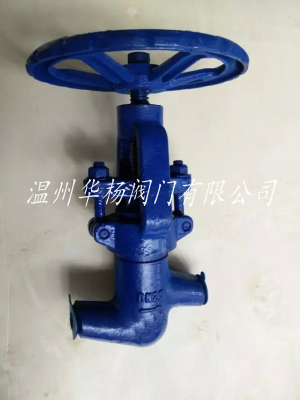

焊接截止阀|焊接闸阀

详细资料：

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

截止阀具有以下优点：

1.结构简单，制造和维修比较方便。

2.工作行程小，启闭时间短。

3. 密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：

1. 流体阻力大，开启和关闭时所需力较大。

2. 不适用于带颗粒、粘度较大、易结焦的介质。

3. 调节性能较差。

J61Y截止阀技术参数与执行标准

高温高压截止阀设计标准

设计标准：JB/T 3595/E101

结构长度：JIS E101

对焊端：ANSI B16.25

试验与检验：JIS E101

压力-温度：JB/T 3595

产品标识：GB/T 12220

供货规范：JIS E101

高温截止阀的持点

结构比闸阀简单，制造与维修都较方便。

密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

启闭力矩大、启闭较费力，启闭时间校长。

流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。

J61Y截止阀尺寸：

J61Y截止阀主要零件材质：

结构特点：

1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。

2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3.支管两端为对焊连接，适应不同的接管要求。

4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。

6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。

订货须知：

1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围；

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

订货须知：

    一、①J61Y截止阀产品名称与型号②J61Y截止阀口径③J61Y截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
