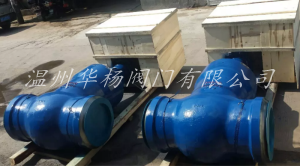

焊接截止阀|焊接闸阀

详细资料：

结构特点：

设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。

材质符合ASME、JIS、GB、JB、DL等国内外相关标准。

所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。

上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。

体盖采用压力自紧式密封结构，压力越高，密封性能越好。

闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。

阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。

电动装置择优选用 产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。

1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、电站闸阀主要压力等级

公称压力 200、250、320

工作压力P 55 100V、P 55 140V、P 55 170V

3、电站闸阀结构优势

1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

4. 电站闸阀相关标准

JBT 3595-2002电站阀门 一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。

DNLdHL1D0转矩/N·m重量/kg

1256001001036--970308

150700155139210523051800500

175759175148510523052700664

225850200165010523052700867

2509002221795115445818001203

30012542942080115445820002125

Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg

100458105870911305970257

1256001321115911305970350

150700183139010523051200500

175750175148510524581800664

225850217165010524582700960

2509002611795115445840001203

30013003051700137861040002180

3501550338715253661058005591

Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg

100550105140911305970257

125600124111510523051200350

150700150139010523052000520

175750175148510524582000680

225850217165010524582700990

30013972652265137861040002632

35015503682536137861058002600

【电站焊接闸阀主要零件的材料说明】

阀 体WCB、A105WC6、12Cr1MoVWC9、12Cr1MoV

阀 盖WCB、35WC6、12CrMoVWC6、12Cr1MoV

支 架WCBWCBWCB

闸 板WCBWC6WC9

阀 杆2Cr1325Cr2MoV、20Cr1MoV1A25Cr2MoV、20Cr1MoV1A

阀 座25304304

密封环包覆垫、增强柔性石墨

填 料增强柔性石墨

阀杆螺母ZCuA110Fe3

用途:

    焊接连接的闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动

订货须知：

    一、①Z961Y-P57170V电站闸阀产品名称与型号②Z961Y-P57170V电站闸阀口径③Z961Y-P57170V电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
