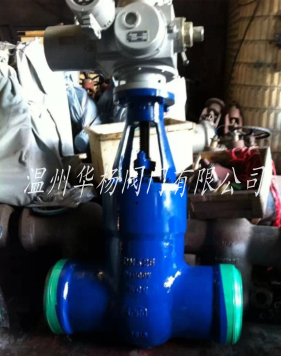

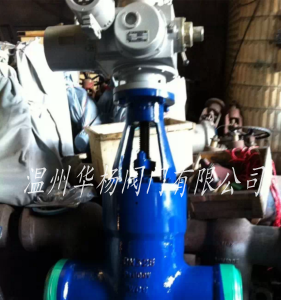

Z961Y-P54140V电站闸阀

产品详情

详细资料:

1、电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、电站闸阀主要压力等级

公称压力 200、250、320

工作压力P 55 100V、P 55 140V、P 55 170V

3、电站闸阀结构优势

1.采用压力自紧式密封,阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

4. 电站闸阀相关标准

JBT 3595-2002电站阀门 一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

DNLdHL1D0转矩/N·m重量/kg

1256001001036--970308

150700155139210523051800500

175759175148510523052700664

225850200165010523052700867

2509002221795115445818001203

30012542942080115445820002125

Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg

100458105870911305970257

1256001321115911305970350

150700183139010523051200500

175750175148510524581800664

225850217165010524582700960

2509002611795115445840001203

30013003051700137861040002180

3501550338715253661058005591

Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

DNLdHL1D0转矩/N·m重量/kg

100550105140911305970257

125600124111510523051200350

150700150139010523052000520

175750175148510524582000680

225850217165010524582700990

30013972652265137861040002632

35015503682536137861058002600


Z961Y-P54140V电动电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封,压力越高,密封性能越好。

3、流动阻力小:阀门通道为直通型,介质成直线流动,流动阻力损失很小。

4、启、闭力矩小:本阀采用手动(电动)操作,操作装置中配螺母采用内涵式结构,并可自注油嘴加注润滑剂,减小磨轻松灵活。

5、便于操作:本阀采用明杆升降式,阀杆从手轮上梯形螺纹在阀杆的上半部,不与介质直接接触,不受介质腐阀门开启高度可以从螺纹处直接看出,便于操作。

6、密封可靠:本阀闸板采用楔式弹性单闸板结构,动补尝由于异常负荷或温度引起的阀体变形,密封可靠,不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ,电动阀门同电动装置驱动,使闸板上升、下降,从而 带动闸板上、下运动,开启、关闭阀门,手动阀门 ,采用手轮,顺时针方向旋转,闸板下降,阀门关闭,逆时针方旋转,闸板上升,阀门开启。

200℃以上的高温阀门,由于安装时处于常温,而正常使用后温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操做人要注意这一工作,否则容易发生泄露。



Z961Y-P54140V电动电站闸阀:

主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压, 的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。本阀门是利用闸板在垂直于阀体座通道中心线的平面作升降运动,来接通和截止断管路中的介质,即全开、全闭使用.本阀门适用于水、蒸汽、油品等非腐蚀性介质中。不能做调节阀使用。

点击图片放大

产品型号

试验压力(MPa)

密封试验

/上密封实验



工作温

度(℃)



适用

介质

公称压力PN(MPa)

强度试验

PN(MPa)

Z961Y(0/2)-P54100V

20.0

30.0

22.0

≤540℃

水、蒸汽、油品等

Z961Y(0/2)-P54140V0

25.0

37.5

27.5

Z961Y(0/2)-P54170V

32.0

48.0

36.0



 高温高压电站闸阀特点:
    (1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
    (2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
    (3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
    (4)水锤现象不易产生。原因是关闭时间长。
    (5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
    (6)结构长度(系壳体两连接端面之间的距离)较小。
    (7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
    (8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
    (9)形体简单 , 结构长度短,制造工艺性好,适用范围广。
    (10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活. 特点:

订货须知:

    一、①Z961Y-P54140V电动电站闸阀产品名称与型号②Z961Y-P54140V电动电站闸阀口径③Z961Y-P54140V电动电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
