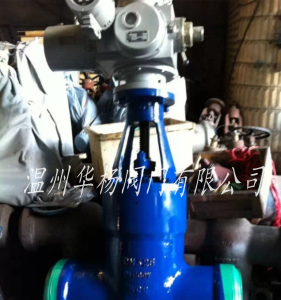

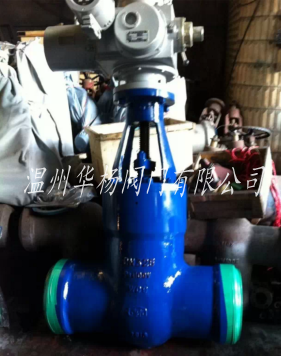

焊接截止阀|焊接闸阀

详细资料：

结构简述

1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。  2、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。 阀瓣密封面经硬化氮化处理。  3、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。  4、阀门的开启和关闭由电动装置来控制，电动装置分别配有**电机，减速器、转矩控制机构、现场操作机构、手、电动切换机构，除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。

电站闸阀相关标准 　　

JBT 3595-2002电站阀门 一般要求 　

JB/T 5263-2005 电站阀门铸钢件技术条件 　　

JB/T 4018 电站阀门 型号编制方法 　　

DL 959-2005 电站锅炉安全阀应用导则 　　

DLT 531-1994电站高温高压截止阀闸阀技术条件 　　

DLT 641-2005 电站阀门电动执行机构 　　

DLT 850-2004 电站配管 　　

GB 10869 电站调节阀技术条件 　　

GBT 10868-2005 电站减温减压阀 　　

【Z961Y压力自紧密封阀盖电动闸阀特点】

1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。闸板为楔式弹性单闸板或楔式双闸板结构.

6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360度均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

安装说明

1、电动闸阀必须垂直安装，阀杆向上，介质流向可从任何一侧流入。
2、电动装置安装在环境温度为一20"C～+40℃，相对湿度≤80％无腐蚀，无爆炸性气体环境中。
3、电动装置用于管道温度低于350"(：时，则采用半流体锂基润滑油(Q／sYl002—65) 用于管道温度高于350~(：时，则采用GB492—2N一4钠基润滑脂进行润滑。

【Z961Y压力自紧密封阀盖电动闸阀特点】

  1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

  2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

  3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

  4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。

  5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。闸板为要楔式弹性单闸板或楔式双闸板结构.

  6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360度均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

  7、中部无阀盖压力自紧式连结

  8、闸板/阀座双面堆焊钻基硬质合金

  9、抗高温蠕变设计

  10、阀杆采用渗氮型沉淀硬化不锈钢

  11、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

订货须知：

    一、①Z61Y-P54100V电站闸阀产品名称与型号②Z61Y-P54100V电站闸阀口径③Z61Y-P54100V电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
