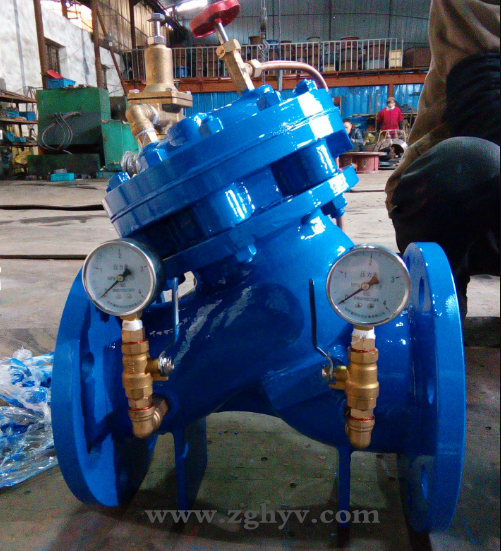

YX741X可调式稳压阀

产品详情

YX741X可调式减压稳压阀结构特点

  YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。

  本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

YX741X可调式减压稳压阀工作原理

  当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

  当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

调节导阀弹簧即可设定出口压力。


YX741X可调式减压稳压阀工作特点

  1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

  2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

  3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。


YX741X可调式减压稳压阀功能与用途

  本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

  本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。





YX741X可调式减压稳压阀主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)调压范围(MPa)适用介质介质温度(℃)

1.01.51.10.09-0.80-80

1.62.41.760.15-1.4

2.53.752.750.2-2.0

YX741X可调式减压稳压阀主要零件材料

零件名称零件材料

阀体 阀盖WCB

阀座 阀盘铜合金/2Cr13

密封圈 O型圈丁腈橡胶

阀杆2Cr13

弹簧50CrVA

缸套 活塞(活塞型)2Cr13

膜片(膜片型)夹织物丁腈橡胶

调节阀 球阀铜合金

过滤器不锈钢


订货须知:(国家标准)

一、A:YX741X可调式减压稳压阀产品名称、YX741X可调式减压稳压阀产品型号、YX741X可调式减压稳压阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号,请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 工程师会专心为您审核与分析。
