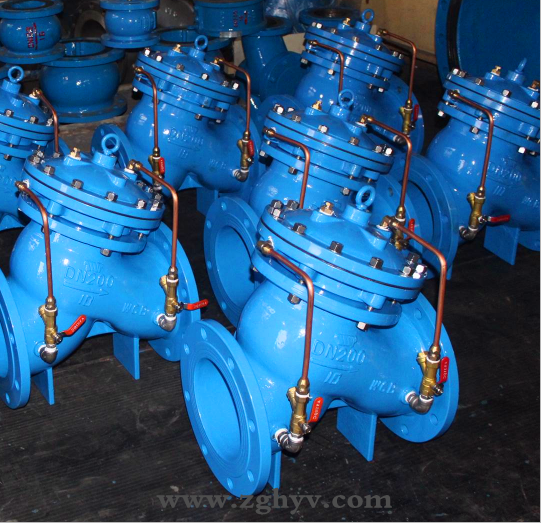

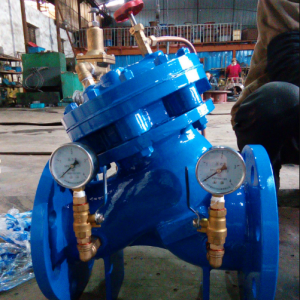

一、JD745X多功能水泵控制阀 结构特点

本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。

本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

二、JD745X多功能水泵控制阀 工作原理

当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。

当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

三、JD745X多功能水泵控制阀 工作特点

1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。

2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

四、JD745X多功能水泵控制阀 功能与用途

本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。

本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

五、JD745X多功能水泵控制阀 主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)调压范围(MPa)缓闭时间(S)Z低动作压力(MPa)适用介质介质温度(℃)

1.01.51.10.09-0.83-60 (可调)≥0.07水0-80

1.62.41.760.15-1.4

2.53.752.750.2-2.0

五、JD745X多功能水泵控制阀 主要零件材料

零件名称零件材料

阀体 阀盖WCB

阀座 阀盘铜合金/2Cr13

密封圈 O型圈丁腈橡胶

阀杆2Cr13

弹簧50CrVA

缸套 活塞(活塞型)2Cr13

膜片(膜片型)夹织物丁腈橡胶

调节阀 球阀铜合金

过滤器不锈钢

六、JD745X多功能水泵控制阀 连接尺寸

DNLHD mmD1 mmb mmD2 mmn-Φd

mmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5

402402701501501501101101101818188888844-17.54-17.54-18

50240270165165165125125125202020102102994-17.54-17.54-18

652703401851851851451451452020221221221184-17.54-17.58-18

803004002002002001601601602222241331331328-17.58-17.58-18

1003504402202202351801801902424241581581568-17.58-17.58-22

1254004602502502702102102202626261841841848-17.58-17.58-26

1504805002852853002402402502626282122122118-228-228-26

2005006403403403602952953102830302682682748-2212-2212-26

25060569039540542535035537028323232032033012-2212-2612-30

30070082044546048540041043028323437037038912-2212-2616-30

35080095050552055546047049030363843043044816-2216-2616-33

400900140056558062051552555032384048248250316-2616-3016-36

4501000158061564067056558560032404253255054820-2620-3020-36

5001100160067071573062065066034424458558560920-2620-3320-36

6001300181578084084572577077036484668568572020-3020-3620-39

7001400204089591096084084084540545080080082024-3024-3624-42

8001500235010151025108595095099044585490590592524-3324-3924-48

9001700260611151125118510501050109046625810051005102828-3328-3928-48

10001900276512301255132011601170121050666211101110114028-3628-4228-56

12002050295014551485153013801390142056527013301328135032-3932-4832-55

14002200318016751685175515901590164062587615301530156036-4236-4836-60

16002400340019151930195518201820186068648417501750178040-4840-5540-60

订货须知：（国家标准）

一、A:JD745X多功能水泵控制阀产品名称、JD745X多功能水泵控制阀产品型号、JD745X多功能水泵控制阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
