电站阀您现在的位置: 首页  > 电站阀

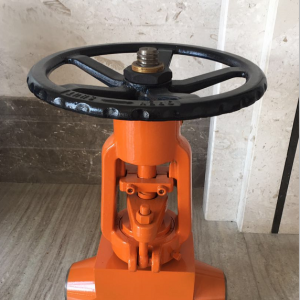

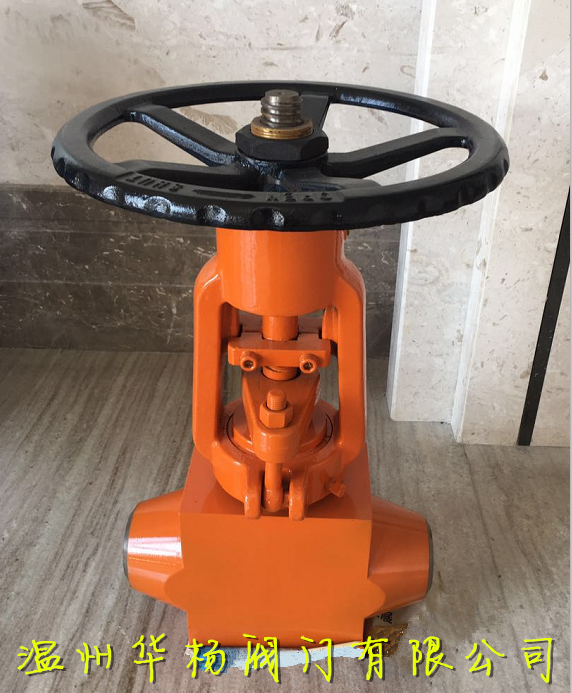

KJ61Y抗冲刷截止阀

产品详情

详细资料:

工作原理
截止阀,也叫截门,是使用***广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。 截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。 截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。

 1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
品牌/型号:温州华杨阀门/南通型式截止阀J61Y  类型(通道位置):直动式 标准:国标 公称通径:15-150(mm)mm 工作温度:常温 材质:铬钼钢 流动方向:单向 压力环境:高压 零部件及配件:阀体  型号:南通型截止阀J61Y 形态:隔膜式 连接形式:焊接 品牌:温州华杨     适用介质:蒸汽 驱动方式:手动 外形:大型 主要外形尺寸、连接尺寸及重量

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装 截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。



KJ61Y产品广泛应用于水处理设备,化工设备,石化设备,石油设备,造纸设备,采矿设备,电力设备配套,液化气设备,食品设备,制药设备,给排水设备,市政阀门,机械设备阀门,电子工业阀门,城建阀门,工业管道阀门,通用零部件,工业设备,消防暖通,中央空调,过滤设备,环保设备等领域。欢迎选购订做!
公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
工作温度:-40-600℃
公称通径:DN15-600mm
连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:PVC,ABS,RPP,304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,铸钢,球墨铸铁,锻钢,不锈钢,铜等。



标准与规范


设计与制造

结构长度

焊接端

压力-温度等级

试验与检验

JB/T3595

ASME B16.34

DL/T531

JB3595

ASME B16.34

GB/T15188.1

JB/T3595

ANSI B16.25

JB/T3595

ASME B16.34

JB/T3595

API 598


主要性能规范


产品型号

公称压力(Mpa)

试验压力(Mpa)

工作压力(Mpa)

工作温度(℃)

适用

介质



壳体强度

密封



P54

P55

P57



KJ968Y-100

10.0

15.0

11.0

/

/

/

≤450℃

水、蒸汽、油品



KJ968Y-160

16.0

24.0

17.6

/

/

/



KJ968Y-250

25.0

37.5

27.5

/

/

/



KJ968Y-320

32.0

48.0

35.2

/

/

/



KJ968Y -P54/100V

/

30

22

10

/

/

≤540℃

蒸汽



KJ968Y -P54/140V

/

38

28

14

/

/



KJ968Y -P54/170V

/

48

36

17

/

/



KJ968Y -P55/100V

/

38

28

/

10

/

≤555℃



KJ968Y -P55/140V

/

48

36

/

14

/



KJ968Y -P55/170V

/

53

39

/

17

/



KJ968Y -P57/100V

/

48

36

/

/

10

≤570℃



KJ968Y -P57/140V

/

55

40

/

/

14



KJ968Y -P57/170V

/

60

44

/

/

17




 主要零件材料:


零件名称

阀 体

 阀盖

支架

阀 杆

阀 瓣

密封面

填  料

阀杆螺母

KJ968Y型

碳 钢

碳钢

铬钼

钒钢

铬钼

钒钢

合金钢

柔性石墨

铝黄铜

KJ968Y型

硬质合金

KJ968Y-P54型

铬钼钒钢

碳钢

KJ968Y-P55型

KJ968Y-P57型

结构特点:
   1、阀门采用直通式结构。
   2、为避免在使用过程中,介质对密封副的高速冲刷,密封度采用双阀座结构,先节流并阻断赃物,在利用节流后的介质使密封面得到自清洁,从而彻底解决了在阀门关闭时,由于较脏的介质压在阀座密封面上,使阀门产生泄露和使用寿命短的问题。
   3、公称通径DN≤50mm的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接、DN65以上的抗冲刷截止阀的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便、安全可靠。
   4、阀门两端支管为焊接连接。
   5、阀座、阀瓣密封面均采用进口钴基硬质合金堆焊而成。密封面具有硬度高,耐磨擦,抗擦伤等特点。
   6、采用氮化钢作为阀杆材料,使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤,同时具有防腐蚀,使用寿命长的特点。
注意事项:

   1、本阀门只作为全开或全关使用,不能作为调节阀使用。
   2、传动部位应保持清洁,定期加注润滑油。
   3、开启或关闭应用于手轮或电动装置,尽量不借助杠杆或其他工具。
   4、介质流向为高进低出(倒流),安装时保证介质流向与阀体上流向箭头方向一致,切勿装反。
   5、阀门可安装在管道上的任何位置,同时根据介质的温度选择碳钢或合金钢材料的阀门。

订货须知:

    一、①KJ61Y抗冲刷截止阀产品名称与型号②KJ61Y抗冲刷截止阀口径③KJ61Y抗冲刷截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
