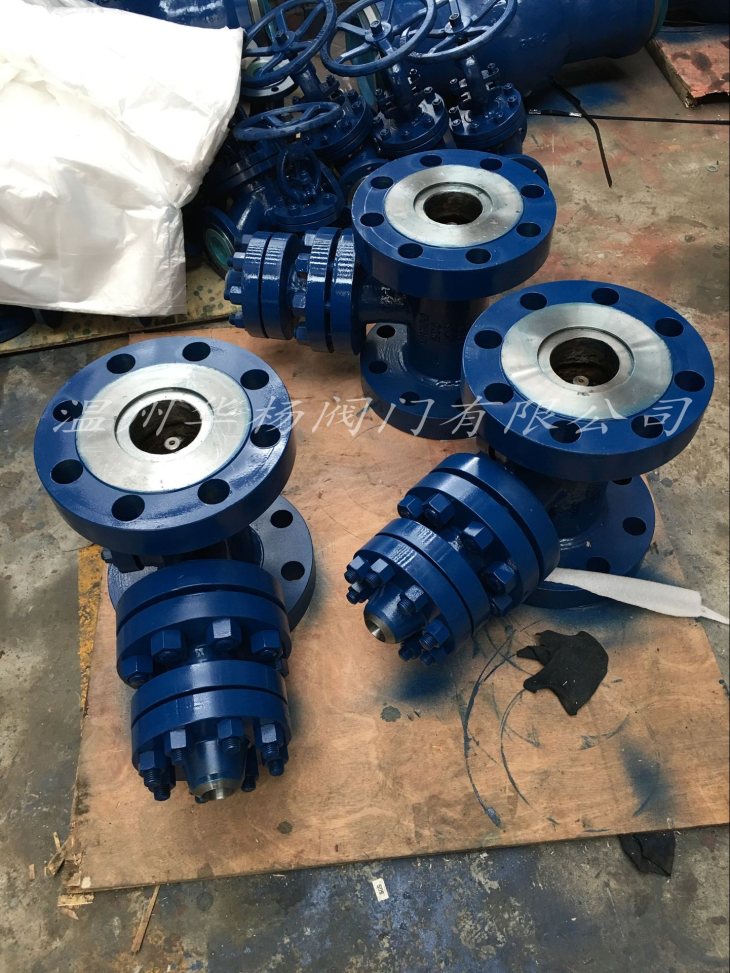

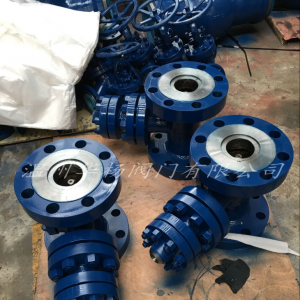

H48H空排止回阀

产品详情

详细资料:

用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵最小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.

作用原理及结构特点

打开出口阀,给水泵启动,给水达到一定的压力后,空排止回阀的阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

H48Y空排止回阀主要连接尺寸:


DN

L

D

D1

D2

D6

b

Z-d

f

f2

H

重量(kg)

100

430

360

292

245

138

66

8-41

3

6

630

285

150

550

440

360

305

190

82

12-Ф48

3

6

650

510

175

610

475

3944

340

214

84

12-Ф48

3

6

685

700

225

900

580

483

418

268

100

12-Ф58

3

6

765

1105

250

900

670

572

508

319

110

16-Ф58

3

6

780

1330


空排止回阀 H48H H48Y结构特点
1、阀门由止回阀和再循环旁路控制阀与节流装置组成。
2、该阀配合再循环旁路阀工作,能防止高压水锤对给水系统的破坏,维持系统安全运行。
3、主阀瓣随管路流量或压力变化而移动,借助介质压力及弹簧作用力关闭主阀口,随即带动旁路阀开启,自动保持水泵最小的允许流量。当主阀全开时,旁路阀随之关闭。
4、阀芯采用特殊的流线结构设计,具有准确的控制流量功能,在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。
5、阀门密封面采用钴基硬质合金堆焊而成,耐磨、耐冲刷、耐气蚀、密封可靠,使用寿命长。
6、维护及检修方便、快捷
7、阀门适宜垂直安装。

主要零件材料

零件名称

材料

阀体、连接法兰、排气法兰、法兰盖

碳素铸钢

导向轴、拔叉、轴套、滑块、排放套、排气盘

不锈钢

阀瓣、阀瓣体、阀瓣轴、连接叉

优质碳素钢

衬套

铸铝青铜

螺栓、螺母

优质碳素钢

空排止回阀 H48H H48Y工作原理
打开出口阀,给水泵启动,给水达到一定压力后,主阀瓣在给水压力的作用下被推离主阀座,打开主阀口,给水即流出。同时由于主阀瓣的移动,带动连杆摆动,拨动排空阀片,使再循环阀片封闭空排口,关闭循环旁阀。当给水流量减小时,主阀瓣在主阀弹簧力的作用下被推向主阀座,在关闭主阀的同时,带动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量。当停泵时,给水口失压,主阀瓣自动关闭主阀口通道,防止高压水锤对给水系统的破坏。

作用原理及结构特点

打开出口阀,给水泵启动,给水达到一定的压力后,空排止回阀的阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵最小流量。当停泵时,阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

订货须知:

    一、①H48H空排止回阀产品名称与型号②H48H空排止回阀口径③H48H空排止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
