电站阀您现在的位置: 首页  > 电站阀

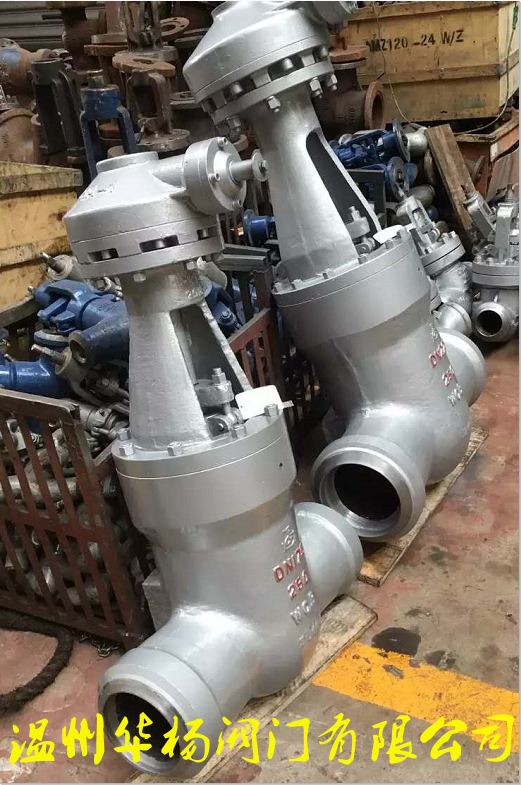

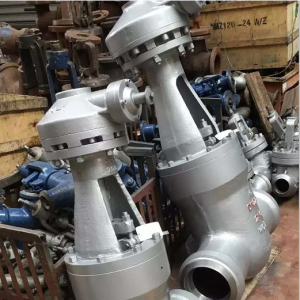

焊接电站闸阀

产品详情

详细资料:

电站闸阀 技术工艺优势

Z561Y高温高压电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封,压力越高,密封性能越好。

3、流动阻力小:阀门通道为直通型,介质成直线流动,流动阻力损失很小。

4、启、闭力矩小:本阀采用手动(电动)操作,操作装置中配螺母采用内涵式结构,并可自注油嘴加注润滑剂,减小磨轻松灵活。

5、便于操作:本阀采用明杆升降式,阀杆从手轮上梯形螺纹在阀杆的上半部,不与介质直接接触,不受介质腐阀门开启高度可以从螺纹处直接看出,便于操作。

6、密封可靠:本阀闸板采用楔式弹性单闸板结构,动补尝由于异常负荷或温度引起的阀体变形,密封可靠,不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ,电动阀门同电动装置驱动,使闸板上升、下降,从而 带动闸板上、下运动,开启、关闭阀门,手动阀门 ,采用手轮,顺时针方向旋转,闸板下降,阀门关闭,逆时针方旋转,闸板上升,阀门开启。

200℃以上的高温阀门,由于安装时处于常温,而正常使用后温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操做人要注意这一工作,否则容易发生泄露。

高温高压电站齿轮驱动闸阀主要连接尺寸:

型号

公称通径

主要尺寸

重量(KG)

Z460

Z560

Z461

Z561

Z462

Z562

200

P54100V

150

650

164

200

302

175

750

186

223

426

200

800

200

262

445

225

850

233

282

465

250

950

275

325

1020

300

1194

312

380

1820

Z460

Z560

Z461

Z561

Z462

Z562

250

320

P54140V

P54170V

100

525

100

133

205

125

600

129

168

220

150

700

150

200

310

175

750

170

223

430

200

800

200

262

450

225

850

220

282

480

250

950

265

325

1080

300

1194

305

380

1850

150

650

164

200

302

高温高压电站齿轮驱动闸阀试验压力:

产品型号

公称压力(Mpa)

试验压力

工作压力

工作温度

适用介质

强度试验

密封试验/上密封试验

Z560Y-250

25

37.5

27.5

-

≤425

水、蒸汽、

Z560Y-320

32

48.0

36.0

-

≤425

Z560Y-P54100

-

30.0

22.0

P5410

≤540

蒸汽

Z560Y-P54170

-

48.0

36.0

P5417

≤540

高温高压电站齿轮驱动闸阀主要零部件材料:

工作温度

碳钢425℃;合金钢570℃

阀体材料

V型:ZG20CrMoV 其余型:ZG25 WCB

适用介质

水、蒸汽 Water.Steam

电站闸阀 主要外形尺寸及重量

公称通径

连 接 尺 寸

外 形 尺 寸

重 量

( Kg )

D

D1

D2

α

配管尺寸 *

L

W

H

型 号

Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V

-

50 模锻

80

-

60

32.5

76x8

260

400

586

-

80 模锻

168

108

80

32

108x14

457

450

549

-

100 模锻

170

133

101

32

133x16

457

450

550

-

100 自由锻

170

133

101

32

133X16

457

450

745

-

125 自由锻

195

168

128

32

168x22

457

450

745

-

150

225

198

154

32

194x15

700

600

821

-

175

240

220

183

32

219x16

750

700

890

-

225A

300

278

233

32

273X20

900

700

990

-

225D 自由锻

300

278

217

32

273X28

750

700

990

-

250

345

331

275

12

325X25

914

-

1515




、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,满足各类特殊工况的苛刻要求;
8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、Z60 系列 的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠;

Z561Y高温高压焊接电站闸阀用途:

伞齿轮高温高压电站闸阀适用于公称压力:PN10~42MPa,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。Z562H操作方式有:手动、齿轮传动、电动等。

Z561Y高温高压电站焊接闸阀结构特点:

1、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好,支管两端为焊接连接,适应不同的接管要求。
2、闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,运动密封副硬度高,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、制造按ANSI B16.34、E101标准,可与进口直接配套使用。
5、电动阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

电站闸阀结构简述

1、采用压力自紧式密封结构,弹性闸板,两端支管为焊接连。

2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

阀瓣密封面经硬化氮化处理。

3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。

4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配扬州电力设备修造厂引进西门子技术生产的2SA30系列、上海自动化仪表股份有限公司十一厂引进英国ROTORK生产的A系列、瑞基测控设备有限公司生产的RA系列电动头。

订货须知:

    一、①Z561Y电站闸阀产品名称与型号②Z561Y电站闸阀

口径③Z561Y电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
