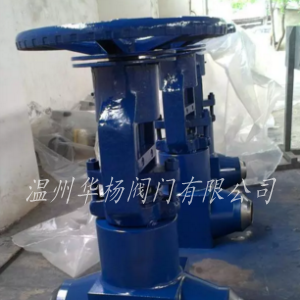

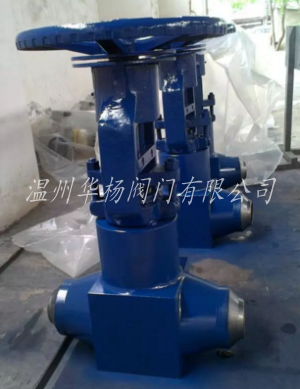

Z61Y磅级电站阀

产品详情

详细资料:

详细资料:

产品执行标准


产品规范

设计规范

结构长度

对焊连接

试验与检验

压力 -温度

产品标识

供货规范

JB/T3595/E101

E101

78DG

E101

JB/T3595

GB/T12220

JB/T7928


产品性能规范


壳体材料

适用温度℃

适用介质

ASTM A216 WCB

≤425

蒸汽、水

ASTM A217 WC1

≤450

蒸汽、水

ASTM A217 WC6

≤550

蒸汽、水

ASTM A217 WC9

≤590

蒸汽、水


主要零件材料


零件名称

材料牌号

阀体

WCB

WC1

WC6

WC9

阀板

WCB

WC1

WC6

WC9

阀盖

25

WCB

15Cr1Mo1VA
WC1

12Cr1Mo1VA
WC6

12Cr1Mo1VA
WC9

阀座

25

15Cr1Mo1VA

12Cr1Mo1VA

12Cr1Mo1VA

阀杆

1Cr17Ni2

1Cr17Ni2

SUGG600
12Cr1Mo1VA

SUGG600
12Cr1M01VA

填料

增强柔性石墨

支架

WCB

WCB
WC1

WCB
WC6

WCB
WC9

密封环

s软钢(增强柔性石墨)

S软钢

F软钢

阀杆螺母

45(zCuzn25A16Fe3Mn3)


主要外形和连接尺寸 单位Unit:mm


公称通径 DN主要外形尺寸和连接尺寸电动装置WT
dLHDoL1L2
Z960Y-1500Lb
3356254520200140243SMC-0493
364305523508140243SMC-04110
484406599
599
508
305
198
400
281
555
SMC-03
SMC-00
168
208
5100483678
678
508
305
198
400
565
654
SMC-03
SMC-00
189
232
6126559793
793
305
305
410
420
565
654
SMC-0
SMC-1
358
444
8158711813
813
305
305
410
420
668
654
SMC-0
SMC-1
517
561
10200864998
988
457
305
440
420
654
688
SMC-2
SMC-1
852
823
122509911141
1156
305
457
420
440
 SMC-1
SMC-2
1122
1150
1428010671249610690 SMC-31760
16318911941351610690 SMC-32429
1836013461535
1540
610
610
690
715
 SMC-3
SMC-4
2454 2524
2040614731726
1731
610
610
690
715
 SMC-3
SMC-4
3334
3380
2245016001921
1926
610
610
690
715
 SMC-3
SMC-4
4409
4648
Z960Y-2000Lb
21/25033540200140243SMC-04202
360368558508198332SMC-03149
480457654305400555SMC-00245
596533780
780
305
305
400
410
555
565
SMC-00
SMC-0
280
323
6118610830305410565SMC-0419
8148762960
960
305
305
410
420
565
654
SMC-0
SMC-1
626
715
101809141020
1024
305
457
420
440
654
688
SMC-1
SMC-2
1020
1050
1222210411150
1166
457
610
440
690
688SMC-2
SMC-3
1320
1358
1425411181230
1240
457
610
440
690
688SMC-2
SMC-3
1810
1840


主要外形和连接尺寸 单位Unit:mm


公称通径主要外形尺寸和连接尺寸电动装置WT
dLHD0L1L2
Z960Y-2500Lb
21/246330533
533
508
200
198332SWC-03143
354368549
549
508
200
198
140
332
243
SWC-03
SWC-04
160
134
470457653
644
508
305
198
140
332
565
SWC-03
SWC-0
251
294
586533760
774
305
305
400
400
555
565
SWC-00
SWC-0
324
341
6104610850
861
305
305
400
410
555
565
SWC-00
SWC-0
479
564
8130762847
860
305
305
410
420
565
654
SWC-0
SWC-1
725
750
101628141031
1050
305
610
420
690
654SWC-1
SWC-3
1152
1220
122l010411125
1149
457
610
440
690
688SWC-2
SWC-3
1520
1558
1423411181221610690 SWC-31869
1626412451390
1395
610
610
690
715
 SWC-3
SWC-4
2826
3084
Z960Y-3500Lb
344440620
620
508
305
198
400
332
555
SWC-03
SWC-00
269
305
456540721
730
305
305
400
410
555
565
SWC-00
SWC-0
398
437
574616796
796
305
305
410
420
565
654
SWC-0
SWC-1
507
592
688692857
857
305
305
410
420
565
654
SWC-0
SWC-1
605
691
81168461041
1051
305
457
420
440
654
688
SWC-1
SWC-2
1088
1179
1014210001197
1207
457
610
440
690
688SWC-2
SWC-2
1700
2031
1217411241338610690 SWC-32708
1419612291455
1440
610
610
715
690
 SWC-4
SWC-3
3180
3131
1825214991915610715 SWC-44560


标准规范:
设计制造标准:ASME B16.34 E101
结构长度标准:ASME B16.34 E101
焊接连接尺寸:JB/T 3595-93、ASME B16.25
压力温度等级:ASME B16.34 E101
试验检验标准:API598 E101

要零件的材料说明:


零件名称

材料牌号

阀体

A216WCB

A217WC1

A217WC6

A217WC9

闸板

A216WCB

A217WC1

A217WC6

A217WC9

阀座

25

15CrMoA

12Cr1MoVA

12Cr1MoVA

阀杆

1Cr17Ni2

1Cr17Ni2

SUH600

SUH600

20Cr1Mo1V1A

20Cr1MoVA

阀盖

25

15CrMoA

12Cr1MoVA

12Cr1MoVA

WCB

WC1

WC6

WC9

填料

增强柔性石墨

支架

WCB

WCB

WCB

WCB

WC1

WC6

WC9

密封环

S软钢(增强柔性石墨)

S软钢

F软钢

空杆螺母

45(ZCuZn25A16Fe3Mn3)

适用温度

≤425℃

≤450℃

≤540℃

≤570℃



结构特点:
1. 高温高压磅级电站闸阀采用 流道等径直通结构, 降低了流阻系数与能量的损耗,显著提高了阀门使用寿命和性能。
2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3. 闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4. 磅级高温高压电站闸阀的阀杆经调质和表面氮化处理,具有良好的抗腐蚀性和抗擦伤性。
5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
6. 电动闸阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。
结构优势和特点:
1.设计、制造和验收技术条件按照日本火力发电用阀门标准JIS E101和AISIB16.34的规定,可与进口设备直接配套使用。
2.闸板和阀座的密封面采用司太立(Stellite)钴基硬质合金堆焊而成,硬度高、耐磨、耐高温、耐腐蚀、抗摩擦性能好、寿命长。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和抗磨性。
4.阀门具有上密封结构,保证阀门带压时在不停机的情况下可以更换阀杆填料。
5.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
6.阀门的开启和关闭可由电动装置来控制,我们提供ISO 5210标准连接法兰,电动装置分别配有专用电机、减速机、转矩控制机构、现场操作机构,手、电动切换等机构。除就地操作外,还可进行远距离操作。



订货须知:

    一、①Z61Y磅级电站阀产品名称与型号②Z61Y磅级电站阀口径③Z61Y磅级电站阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
