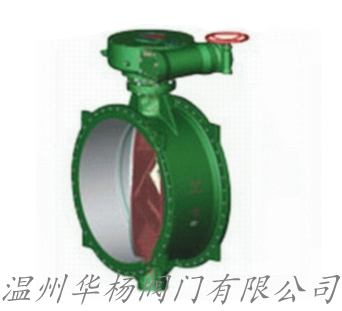

DNS343X防泥沙蝶阀

产品类别

联系方式

联系人：刘经理

手机号：13305770540

手机号：13780160540

电话：0577-67160566
电话：0577-67160766
传真：0577-67160966
Q Q:
Q Q:
邮箱：1136084423@qq.com
邮箱：2228798038@qq.com
地址：浙江省温州市永嘉县瓯北镇安丰工业区

国标阀门您现在的位置: 首页 > 国标阀门

产品详情

详细资料：

1、流线型阀体内腔结构设计，既降低了流阻，又降低了阀体内壁受泥沙冲击的磨损。

2、全新的设计思路，阀座圈采用特殊配方的橡胶材料，具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料，增加了制造成本而使用效果却不理想的状况。

3、经过实践检验的轴端防泥沙结构，有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。

4、新型的轴套结构设计既保证了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整机重量更轻。

5、带有润滑的轴套结构设计，大大降低了操作力矩，开关更加灵活省力。

6、一阀多用，配以不同的驱动装置即可实现不同功能：配以手动或电动装置时可用于调节流量、压力或截止密封；配以液压驱动装置时可安装在泵出口处，用做止会和消除水锤。

7、可卧式安装，也可以立式安装。

主要零件材质：

零件名称	材料	备注	零件名称	材料	备注
阀体、蝶板、端盖	HT250、QT450-10		蝶板密封圈	NBR
阀轴、锥销	2Cr13		轴承	ZCuAl10Fe3
阀体密封圈	特种橡胶材料		填料	NBR

DNS343X防泥沙蝶阀只要连接尺寸：

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
0.25MPa	400	216			1206	376	400	115	483	116	495	140
	450	222			1380	410	400	115	483	116	495	150
	500	229			1431	450	500	145	533	162	610	160
	600	267			1541	525	500	145	533	162	610	170
	700	292			1685	590	500	145	533	162	610	190
	800	318			1862	692	500	175	583	230	683	200
	900	330			2012	760	500	175	583	230	683	210
	1000	410			2110	825	400	225	709	303	770	220
	1200	470	1200	1120	2477	960	400	225	709	303	760	240
	1400	530	1400	1320	2896	1100	400	225	728	303	760	260
	1600	600	1600	1520	3191	1230	400	275	843	385	778	290
	1800	670	1800	1720	3330	1395	400	275	879	385	792	310
	2000	760	2000	1920	4049	1525	400	275	969	450	856	330

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
0.6MPa	200	152			859	195	400	115	483	116	495	90
	250	165			996	252	400	115	483	116	495	100
	300	178			1019	285	400	115	483	116	495	110
	350	190			1100	327	400	115	483	116	495	120
	400	216			1206	376	400	115	483	116	495	140
	450	222			1380	410	400	115	483	116	495	150
	500	229			1431	450	500	145	533	162	610	160
	600	267			1541	525	500	145	533	162	610	170
	700	292			1685	590	500	145	533	162	610	190
	800	318			1862	692	500	175	583	230	683	200
	900	330			2012	760	500	175	583	230	683	210
	1000	410			2110	825	400	225	709	303	770	220
	1200	470	1200	1120	2477	960	400	225	709	303	760	240
	1400	530	1400	1320	2896	1100	400	225	728	303	760	260
	1600	600	1600	1520	3191	1230	400	275	843	385	778	290
	1800	670	1800	1720	3330	1395	400	275	879	385	792	310
	2000	760	2000	1920	4049	1525	400	275	969	450	856	330

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
1.0MPa	200	152			872	227	400	115	483	116	495	100
	250	165	1200		1016	260	400	115	483	116	495	110
	300	178	1400		1029	292	400	115	483	116	495	120
	350	190	1600		1118	341	400	115	483	116	495	130
	400	216	1800		1226	385	400	115	483	116	495	150
	450	222	2000		1398	425	400	115	483	116	495	160
	500	229			1421	465	500	145	533	162	610	170
	600	267			1571	540	500	145	533	162	610	180
	700	292			1715	627	500	145	533	162	610	200
	800	318			1892	710	500	175	583	230	683	210
	900	330			2032	787	500	175	583	230	683	220
	1000	410			2145	840	400	225	709	303	770	230
	1200	470		1120	2507	985	400	225	709	303	760	250
	1400	530		1320	2936	1115	400	225	728	303	760	270
	1600	600		1520	3231	1260	400	275	843	385	778	300
	1800	670		1720	3380	1410	400	275	879	385	792	320
	2000	760		1920	4099	1540	400	275	969	450	856	350

PN	DN	L	L1	L2	H	H1	DO	B1	B2	B3	B4	DW
1.6MPa	200	152			872	227	400	115	483	116	495	100
	250	165	1200		1016	260	400	115	483	116	495	110
	300	178	1400		1029	292	400	145	533	162	610	120
	350	190	1600		1118	341	400	145	533	162	610	130
	400	216			1226	385	400	145	533	162	683	150
	450	222			1398	425	400	175	583	230	683	160
	500	229			1421	465	500	175	583	230	770	170
	600	267			1571	540	500	225	709	303	760	180
	700	292			1715	627	500	225	709	303	760	200
	800	318			1892	710	500	225	728	303	778	210
	900	330			2032	787	500	275	843	385	792	220
	1000	410			2145	840	400	275	879	385	856	230
	1200	470		1120	2507	985	400	275	969	450	995	250
	1400	530		1320	2936	1115	400	430	1103	540	995	270
	1600	600		1520	3231	1260	400	430	1103	540	995	300

防泥沙蝶阀特点：
1、流线型阀体内腔结构设计，既降低了流阻，又降低了阀体内壁受泥沙冲击的磨损。
2、全新的设计思路，阀座圈采用特殊配方的橡胶材料，具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料，增加了制造成本而使用效果却不理想的状况。
3、经过实践检验的轴端防泥沙结构，有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。
4、新型的轴套结构设计既保证了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整机重量更轻。
5、带有润滑的轴套结构设计，大大降低了操作力矩，开关更加灵活省力。
6、一阀多用，配以不同的驱动装置即可实现不同功能：配以手动或电动装置时可用于调节流量、压力或截止密封；配以液压驱动装置时可安装在泵出口处，用做止会和消除水锤。
7、可卧式安装，也可以立式安装。
本阀主要应用于引水管路上，用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装栽引长管路的泵出口，作为Z理想的液控止回蝶阀使用。
针对黄河水泥沙含量大（Z大含量为80Kg/立方米，年平均含沙量4。133Kg/立方米）的特点，在总结以往经验教训的基础上，经反复试验和改进而开发的新一代放泥沙蝶阀。如今大多数城市都严重缺水，引水工程纷纷上马，而江河湖泊水中含有泥沙，普通阀门在引水管路中受泥沙冲击腐蚀，很短时间（2～6个月）就造成密封面严重损坏，无法正常工作。本阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进，从而使其能够适应恶劣工况。

防泥沙蝶阀材料:

零件名称	材料	备注	零件名称	材料	备注
阀体、蝶板、端盖	HT250、QT450-10		蝶板密封圈	NBR
阀轴、锥销	2Cr13		轴承	ZCuAl10Fe3
阀体密封圈	特种橡胶材料		填料	NBR

防泥沙蝶阀标准：

设计制造	法兰连接尺寸	结构长度	压力试验
GB122238	GB/T17241.6	GB12221	GB/T13927

订货须知：

    一、①DNS343X防泥沙蝶阀产品名称与型号②DNS343X防泥沙蝶阀口径③DNS343X防泥沙蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
