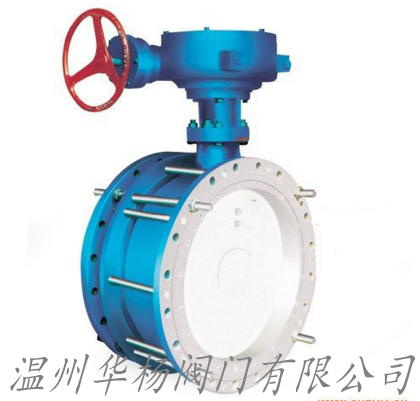

SD341X法兰式伸缩蝶阀详细资料:
D341X法兰式伸缩蝶阀适用温度≤80℃,用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上、作调节流量和截流介质的作用,具有补偿管道热涨冷缩的功能。
性介质中。
不锈钢蝶阀D343W-16P 特点
1、蝶板密封为硬软多层,具有硬软密封双重密封优点,无论在低温还是在高温工况下,具有优良的密封性能。
2、采用三偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封性能,达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能,使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点,密封性能可靠,适用范围广,使用寿命更长。
6、电动、气动装置采用过内外名优产品,性能更可靠(可有用户指定)。
SD341X法兰式伸缩蝶阀工作原理:
法兰伸缩蝶阀分三种类型:
A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。
B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。
C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。
SD341X法兰式伸缩蝶阀产品特点:
1、密封部位可调节更换,密封性能可靠。
2、结构 ,设计灵活,重量轻,省力,启闭迅速。
3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
SD341X法兰式伸缩蝶阀安装注意事项:
1、法兰伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。
2、法兰伸缩蝶阀出厂时结构长度为Z小长度,安装时,拉Z安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。
4、法兰伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。
SD341X法兰式伸缩蝶阀主要技术参数 公称通经DN(mm)50~200050~1600 公称药理PN(MPa)0.61.01.6密封试验(MPa)0.661.11.76强度试验(MPa)0.91.52.4 适用温度软密封X:-40℃~90℃;XF:-20℃~200℃硬密封碳钢:-29℃~425℃ 不锈钢-40℃~650℃ 适用介质水、空气、天然气、油品及弱腐蚀性流体 泄漏率符合GB/T13927-92标准 驱动方式蜗轮传动、电动、气动、液动 SD341X法兰式伸缩蝶阀主要零部件材料 零件名称材料阀体WCB、QT450-10、不锈钢蝶板WCB、QT450-10、不锈钢阀轴2Cr13不锈钢密封圈橡胶填料柔性石墨 SD341X法兰式伸缩蝶阀采用标准 制造标准JB/T8527-97、GB/T 122387-89法兰标准GB9113-2000、GB17241.6-1998检验标准GB/T 13927-92 SD341X法兰式伸缩蝶阀主要外形连接尺寸 单位:mm 规格DD1D2LmaxLminH1H2N-Фd1002201801562161741101708-Ф181252502101842321861231828-Ф181502852402112391941402108-Ф222003402952662642141702388-Ф2225039535031929623519527012-Ф2230044540037030025022230012-Ф2235050546042932027025233016-Ф2240056551548033228228536816-Ф2645061556553035530531040220-Ф2650067062058236531533743820-Ф3060078072568242034039349024-Ф3070089584079444639645055824-Ф33800101595090147642651562528-Ф3390011151050100150645656068528-Ф33100012301160111251646661075028-Ф36120014551380132856051072588032-Ф39140016751590153059054084098736-Ф421600191518201750630585960115840-Ф4818002115202019506806301060125844-Ф4820002325223021507306801165136548-Ф48 |
