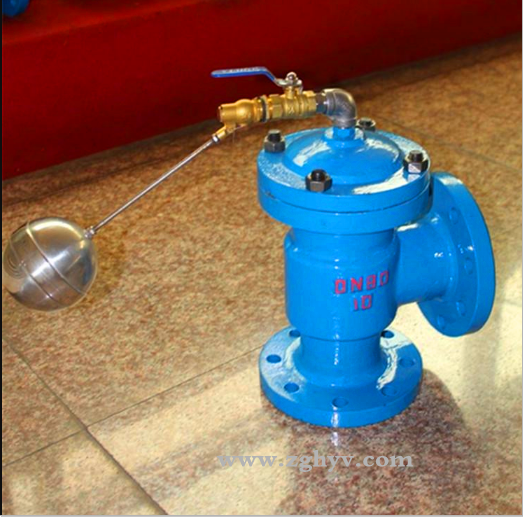

H142X液压水位控制阀

产品详情

详细资料:

H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

H142X液压水位控制阀应用范围:

将液压水位控制阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。液压水位控制阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰;H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30~50秒,故水箱要有足够的空余容积,以防溢水。为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。如安装在地下水池,则应在地下泵房安装报警装置。

H142X液压水位控制阀主要连接尺寸


公称通径

(mm)

尺    寸(mm)

L

H

40

107

235

 50

115

243

 65

125

258

 80

135

280

 100

146

307

 125

165

358

 150

180

400

 200

215

490

 250

255

576

 300

285

663

 350

325

750


安装形式及注意事项

将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰;Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;为防止虹吸倒流,水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动,出水口应设置消能筒。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30~50秒,故水箱要有足够的空余容积,以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。
如安装在地下室水池,则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀,其余设备均由用户另购或自制。



订货须知:

    一、①H142X液压水位控制阀产品名称与型号②H142X液压水位控制阀口径③H142X液压水位控制阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
