详细资料：

800X压差旁通阀安装说明

1、装卸：800X压差旁通阀应小心装卸，建议用软的绳索起吊，以免损坏阀及配管，保护涂装层，阀门应小心地放落地下，不能直接落于地面。

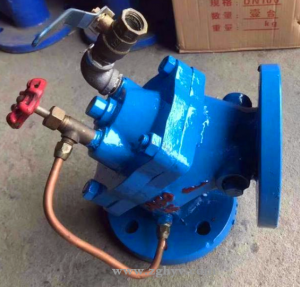

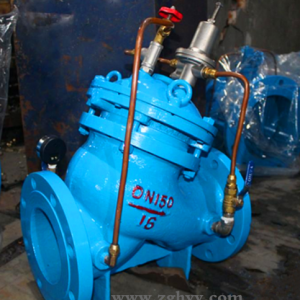

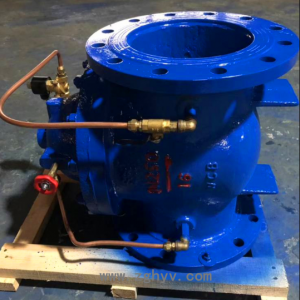

  800X压差旁通阀

2、安装前的检查：在装卸到目的地后，首先按ACOL提供的说明书上的内容检查确认，配管是否正确，连接是否可靠，运输过程中有无对阀门进行损坏，各种零件是否完整。

3、旁通阀安装前应清理管道中的杂质，检查相应的法兰应与阀门的法兰的压力等级，公称通径相一致，以保持管路的畅通。

4、在压差旁通阀前后，应安装两只闸阀，以检测及维修时使用。

5、压差导向阀之感应压力的管道应直接接在供水及回水管道上，以达到能准确反应供回管之间的压差，为安装使用的方便，可在感应管道上装上小球阀。

6、压差向导阀上两个接压口，上面一个口接到回水管道上，下面一个口接到供水管道上。

800X压差旁通阀注意事项

1、800X压差旁通阀不要用于高于公称压力的管道上。

2、800X压差旁通阀不要用于其它不合适推荐的介质上。

3、800X压差旁通阀不要暴露于冰冻的温度下。

4、800X压差旁通阀不能应用于由ACOL推荐的范围之外。

压差旁通阀使用说明

1. 使用前先检查所有闸阀、球阀、针型阀是否在全通状态

2. 观测供/回水之间的压力，根据压差值调整压差向导阀，拧开向导阀之上的顶帽，用活动扳手旋转顶部螺杆，从上往下看，顺时针旋转，时压差增加，逆时针旋转时压差减小，根据所需的左值进行旋转，当压差达到目的所需要求时，拧上顶帽，些时压差就会保证在设定的压差值，而不论管道的压力变化如何。

3. 主阀的动作速度可由针阀进行调整，当顺时针旋转时动作减慢，当逆时针旋转时动作加快，正常情况下，针阀已设定好，而不需要进行调整。

800X压差旁通阀主零件材质如下表：

800X压差旁通阀主要链接尺寸：

阀门与管道的连接方式
阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接法兰连接是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。法兰连接是阀门中用得Z多的连接形式。法兰有凸面（RF）、平面（FF）、凸凹面（MF）等之分。按结合面形状又可分为以下几种：
1）光滑式：用于压力不高的阀门。加工比较方便
2）凹凸式：工作压力较高，可使用中硬垫圈
3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接高泉阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接对焊连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
4、螺纹连接螺纹连接是一种简便的连接方法，常用于小阀门。阀体按各螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应。螺纹连接分两种情况：
1）直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果 ，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻 得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
常用的螺纹有五大类：米制普通螺纹；英制普通螺纹；螺纹密封管螺纹；非螺纹密封管螺纹；美国标准管螺纹。
概括介绍如下：
①国际标准ISO228/1、DIN259，为内外平行螺纹，代号G或PF（BSP.F）；
②德国标准ISO7/1、DIN2999、BS21，为外牙锥形、内牙平行螺纹，代号BSP.P或RP/PS；
③英国标准ISO7/1、BS21，内外锥形螺纹，代号PT或BSP.Tr或Rc；
④美国标准ANSI B21，内外锥形螺纹，代号NPT
G（PF）、RP（PS）、Rc（PT）牙型角均为55°，NPT牙型角为60°
BSP.F、BSP.P及BSP.Tr统称为BSP牙。
美国标准管螺纹包括五种：一般用途的锥管螺纹NPT，管接头用直管内螺纹NPSC，导杆连接用锥管螺纹NPTR，机械连接用直管螺纹NPSM（自由配合的机械连接）和NPSL（带锁紧螺母的松配合机械连接）。属于非螺纹密封管螺纹（N：美国国家标准；P：管子；T：锥形

订货须知：

    一、①800X压差旁通阀产品名称与型号②800X压差旁通阀口径③800X压差旁通阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
