详细资料:

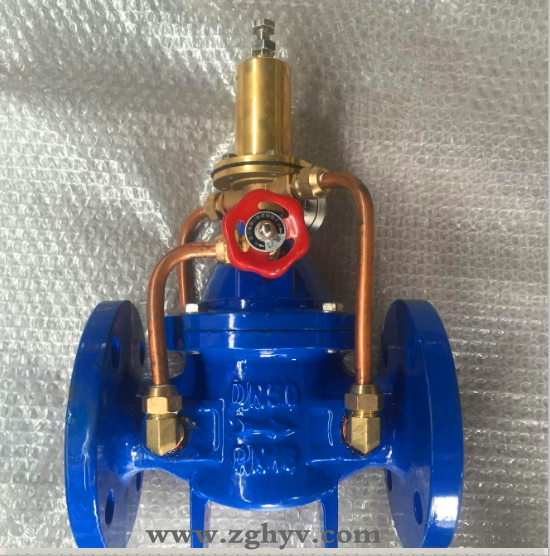

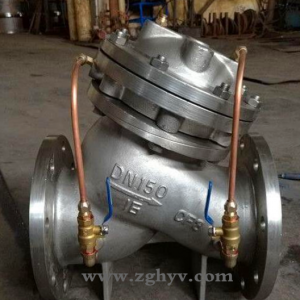

500X泄压阀主要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
结构尺寸:
DN(mm) | L(mm) | H(mm) | H(mm) | (KG) |
50 | 234 | 98 | 320 | 18 |
65 | 240 | 115 | 410 | 22 |
80 | 285 | 131 | 430 | 30 |
100 | 325 | 145 | 480 | 55 |
125 | 345 | 160 | 535 | 70 |
150 | 395 | 185 | 600 | 80 |
200 | 470 | 160 | 675 | 110 |
250 | 575 | 180 | 720 | 210 |
300 | 640 | 200 | 820 | 300 |
350 | 645 | 225 | 860 | 380 |
400 | 970 | 750 | 950 | 350 |
安装要求:
◆在泄压/持压阀前必须安装过滤器。
◆调节时导阀上的螺杆应退出,启动水泵让水由泄压阀泄出,逐渐拧入调节螺杆,使压力逐步升高。一直到所需设定的压力为止。调定后拧紧锁紧螺母。
产品故障及排除方法:
故障现象 | 故障原因 | 排除方法 |
不泄压或泄压不稳 | ●导向阀芯被卡住●进出水口方向向反●未进行压力调整 | ●拆下来调整●调整过来●调整导阀调节螺杆 |
不持压 | ●王阀体内有杂物●主阀膜片损坏●压力调整不适宜 | ●清除杂物●更换主阀膜片●重新调整调节螺杆 |
有异常声音 | ●主阀体内有杂物●针阀开的过大 | ●清除杂质●调节针阀 |
500X持压/泄压阀性能特点:
◎结构新颖合理、合理运用液压原理控制论;
◎阀瓣快开慢闭、无水锤冲击;
◎使用寿命时间长;
◎灵敏度高、安全泄压;
◎运行平稳、无噪声。
500X持压/泄压阀安装要求:
◎在持压/泄压阀前必须安装过滤器。
◎调节时导阀上的螺杆应退出,启动水泵让水由泄压阀泄出,逐渐拧入调节螺杆,使压力逐步升高,一直到所需设定的压力为止。调定后拧紧锁紧螺母。
500X持压泄压阀结构图 500X持压泄压阀安装说明 500X持压泄压阀厂家工作原理
当管路中的压力大于卸压阀的设定压力的时候,油液会有卸压阀处流出,从而控制管路中的压力不会超过某一限定值。针式卸压阀,是通过调整阀门中的弹簧力长短,来调节压紧力,当管路中压力高于设定值时,弹簧被反向压迫,从而密封顶针打开,油液泄漏流出,起到保护设备,调节系统压力的作用。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排Z出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。
订货须知:
一、①500X持压泄压阀产品名称与型号②500X持压泄压阀口径③500X持压泄压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
