详细资料：

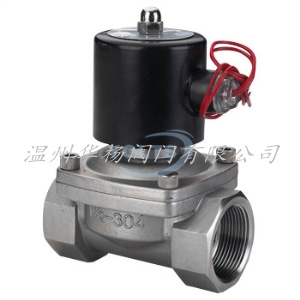

直动式电磁阀应用范围：
航天军工、石油燃气设备、分析测量仪器、医疗器械、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等。
产品工作原理和用途：
FNZS直动式电磁阀为直动式开阀原理，公称通径DN10以内为直动活塞式结构，Z大耐压20bar，DN15~DN50为直动膜片式结构，Z大耐压力10bar，常闭型断电关闭，通电打开；常开型无电阀开，通电关阀，常开型Z高耐压5bar。
适用于航天军工、石油燃气设备、分析测量仪器、医疗器械、造船业、消防设备、暖通空调、加湿设备、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等。
产品结构特点：
产品系列化生产，体积小，流量大，特别适用于介质自流状态工况。
该阀门可任意方式安装，锻造阀体，外形小巧精美，直动式原理，反应迅速，动作灵敏，膜片结构，价格实惠，应用范围广泛。
直动式电磁阀技术参数：
原理结构 | 直动膜片式 |
阀体材质 | 锻黄铜、304、316不锈钢 |
膜片材料 | NBR丁睛橡胶、VITON氟橡胶、EPDM三元乙丙橡胶 |
控制方式 | 常开、常闭 |
流体范围 | 水、气、油、煤气、天然气等 |
流体温度 | -10℃～120℃ |
工作压力 | 常闭型0～10bar、常开型0～5bar |
电源电压 | AC220V、AC110V、DC24V、DC12V其它可定制 |
线圈选择 | 金属壳（IP54）、塑封（IP65）、防爆型(ExdⅡBT4)、德国NASS线圈 |
电气连接 | 接线盒（3个接线端子）；金属壳为2芯引线焊接式 |
直动式电磁阀规格参数及安装尺寸：
接管口径 | 流量通径mm | 工作压差 | 外形尺寸 | |
内螺纹L*D*H | 法兰L*D*H | |||
1/8″ | 2.5\\\\\\\\\\\\\\\\3\\\\\\\\\\\\\\\\5\\\\\\\\\\\\\\\\6\\\\\\\\\\\\\\\\9 | 0～10bar | 41×27×67 | |
1/4″ | ||||
3/8″ | 4\\\\\\\\\\\\\\\\5\\\\\\\\\\\\\\\\6\\\\\\\\\\\\\\\\9\\\\\\\\\\\\\\\\16 | 44×28×80 | ||
1/2″ | 5\\\\\\\\\\\\\\\\6\\\\\\\\\\\\\\\\9\\\\\\\\\\\\\\\\16 | 53×27×87 | ||
3/4″ | 20 | 73×57×144 | ||
1″ | 25 | 99×77×121 | 140×115×160 | |
11/4″ | 32 | 123×94×160 | 152×145×215 | |
11/2″ | 40 | 123×94×160 | 152×145×215 | |
2″ | 50 | 168×123×183 | 195×160×250 | |
产品性能参数：
原理结构 | 直动膜片式 |
控制方式 | 常开、常闭 |
流体范围 | 水、气、油、煤气、天然气等 |
流体温度 | -10℃～120℃ |
工作压力 | 常闭型0～10bar、常开型0～5bar |
电源电压 | AC220V、AC110V、DC24V、DC12V其它可定制 |
线圈选择 | 金属壳（IP54）、塑封（IP65）、防爆型(ExdⅡBT4)、德国NASS线圈 |
电气连接 | 接线盒（3个接线端子）；金属壳为2芯引线焊接式 |
订货须知：
一、①FNZS直动式电磁阀产品名称与型号②FNZS直动式电磁阀口径③FNZS直动式电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
