详细资料：
| 本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。 |

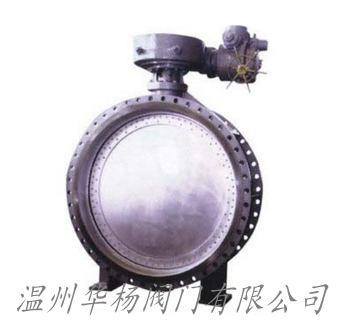

DK941X电动法兰真空蝶阀主要外形连接尺寸
DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
DK941X电动真空蝶阀主要参数
型号 | Ds9D41X-2.5C | Ds9D41XF-2.5C | ||
公称压力（MPa） | 0.25 | 0.25 | ||
试验压力（MPa） | 强度试验 | 0.4 | 0.4 | |
密封试验 | 0.275 | 0.275 | ||
工作压力（MPa） | 0.25 | 0.25 | ||
适用介质 | 无腐蚀饱和水蒸气 | |||
适用温度℃ | ≤120 | ≤200 | ||
真空浅漏率 | ≤6.67×10-2PaM3S-1 | |||
法兰连接尺寸标准 | GB2555～2556-81 | |||
压力试验标准 | GB/T13927-92 | |||
DK941X电动真空蝶阀主要零件材料
零件名称 | 阀体、蝶板 | 阀轴、密封座 | 蝶板密封圈 |
材料 | Q235-A、F钢板 | 2Cr13、1Cr18Ni9Ti | 三元已丙橡胶、氟橡胶 |
蝶阀的优点如下:
启闭方便迅速、省力、流体阻力小,可以经常操作。
结构简单,体积小,重量轻。
可以运送泥浆,在管道口积存液体Z少。
低压下,可以实现良好的密封。
调节性能好。
订货须知：
一、①DK941X电动真空蝶阀产品名称与型号②DK941X电动真空蝶阀口径③DK941X电动真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
