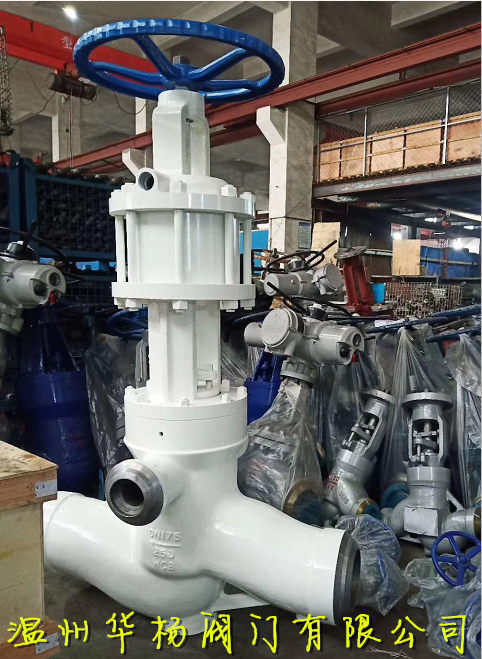

J761Y高加入口阀

产品详情

详细资料:

高加联成阀:从结构上讲就是进口阀和旁路阀位于同一个壳体,且公用一只阀芯。而出口阀实际就是一个逆止阀,靠给水压力将门芯顶开或压下。投用高加水侧时出口强制手轮开启连成阀是活塞阀,也可以说是四通阀,正常运行,活塞上移至顶部,水从给水母管进入高加,当联锁动作时,活塞下移,主路的给水切断,出口改为两个旁路,到锅炉给水母管,活塞上移是缓慢的,下降很快。活塞的顶部有个水室主要是通保护水,水室有一路进水和一路出水,正常运行时,有水流动,但是不带压力,保护水进口侧有小的放水门,调节保护水压力用的,运行过程中保护水的压力是稳定的,或则很低,一般不能上涨,再前面有四路来水,两路电磁阀,一路节流孔板,一路旁路,旁路关闭,电磁阀常闭。当高加的疏水水位高时,一个电信号给电磁阀,电磁阀迅速打开,保护水压力迅速升高,活塞原理,连成阀关闭,给水不进高加走旁路了;(高加注水,注水有几大目的:便于打开联成阀;为了预热铜管减少热冲击,便于检查水侧是否泄露、根据汽侧水位,汽侧放水,及水侧压力判断钢管有无泄露)             液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。  该阀有两个阀座,密封面堆焊司太立(Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露

J764Y-200结构简述  1、阀门应垂直安装。  2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。  3、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀和抗擦伤性。 4、活塞室内表面经镀铬处理。  5、凝结水系统上要装上过滤器,以保证入活塞上部水质干净。 6、凝结水旁路管上要装两块孔径为1.5mm的节流圈,使活塞室内经常保持有水,以免生锈。  7、采用的凝结水压力为=0.78~0.89Mpa.  8、O型圈的规格为HG4-333-66;25×08.6;55×5.7。300×8.6;55×
5.7(DN300)

高加入口阀主要零件材料:

阀体:优质碳钢,阀盖:优质碳钢

阀瓣:硬质合金,阀座:硬质合金

阀杆:铬钼钢,密封圈:增强柔性石墨

填料:柔性石墨,支架:碳钢

 高加联成阀是高压加热器配备的自动保护装置,以保证在高加管系发生泄漏,或疏水调整门卡死等异常情况时,由此阀门自动关闭向高加管系通水而打开旁路通水,由于高压加热器为了要切断给水,所以设计一套水侧的保护阀门,高加联成阀的称呼是指一套阀门所以称为联成阀,有入口连成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀,三通阀有电动、液压之分,一般30万以上机组称呼最多,因为高加水侧出口阀设计为电动闸阀居多。高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较独特,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。

公司生产的高加保护阀用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。我公司的高加保护阀根据不同的机组及系统要求分为三种形式:

1. 电动三通高加联成保护阀进口阀高加联成阀,介质流线好,流阻小,性能可靠。该阀为三通阀,给水由侧面进口引入,向下出口进高压加热器,另一侧出口与旁路管道相联。阀门有上下两个密封面,高加正常运行时,该阀开启,阀瓣上移与上密封接触,旁路切断。当高加发生故障或其它原因需要甩高加时,阀瓣下移,关闭阀门,给水通过另一侧出口由旁通管道直接进入锅炉,而不通过高压加热器,使高加解。该阀有两个阀座,下阀座直接焊于阀体上,上阀座与阀体采用密封圈密封,保证正常工作和长期运行时不发生泄露。密封面堆焊司太立(Stellite)合金,耐磨损,抗檫伤,寿命长。电动装置采用引进里米托克、西门子或进口高速优质电动装置,性能可靠稳定;阀杆采用特殊设计工艺,保证开关时间30秒。该阀和出口阀(电动闸阀)配套,确保高压加热器安全运行。

2. 液控四通高加联成保护阀(进口阀)

该阀为液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。该阀有两个阀座,密封面堆焊司太立(Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露,阀门动作时间2秒。该阀和出口阀(手动止回阀)配套,确保高压加热器安全运行。根据系统要求,该四通阀也可采用电动控制,由事故信号反馈,通过阀门上部的电动装置,驱动阀门动作,实现保护高加的功能。3. 利用三台电动阀门组合实现高加保护:系统正常工作时,关闭旁路阀门,打开高加进、出口阀,给水通过高压加热器至锅炉,当高加出现故障时,打开旁通阀,关闭高加进、出口阀,使高加解列,给水经旁路直接进入锅炉,完成对高加的保护,保障整个机组的正常运行。
