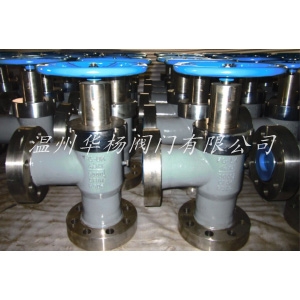

J61Y南通式截止阀

产品详情

详细资料:

1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空Z高压力都可应用。
品牌/型号:温州华杨阀门/南通型式截止阀J61Y  类型(通道位置):直动式 标准:国标 公称通径:15-150(mm)mm 工作温度:常温 材质:铬钼钢 流动方向:单向 压力环境:高压 零部件及配件:阀体  型号:南通型截止阀J61Y 形态:隔膜式 连接形式:焊接 品牌:温州华扬 适用介质:蒸汽 驱动方式:手动 外形:大型 主要外形尺寸、连接尺寸及重量

J61Y-200 J61Y-250 J61Y-320 电站焊接截止阀主要尺寸表

型号公称通径DN(mm)尺寸 (mm)
LD1D2H
J61H-200
J61Y-200
101301030210
151301230210
201702242480
251702742520
322003452728
503505376728
8050086108898
100600107161890
J61H-250
J61Y-250
J61H-320
J61Y-320
201502540576
32r1803255606
502505083722
654306598811
8047080105895
1006001001421179
J61Y-P54100V
J61Y-P54140V
20172242480
251702742520
322003452728
503505376728
8050086108898
100600107161890
J61Y-P54170V
J61Y-P54170V
J61Y-P57170V
J61Y-P54195V
J61Y-P54195V
J61Y-P54200V
101201223500
201702442533
251752845545
321903554560
503404650648
654306992565
8047085118600
100560105145680
型号阀体阀盖阀瓣阀座阀杆填料适用介质适用温度
J61Y-(320)A1052Cr13+ Stellite12D507Mo2Cr13柔性石墨水、蒸汽425
J61Y-(320)PIOcr18Ni9Ti(F321)321+ Stellite12Stellite6321柔性石墨水、蒸汽540
J61Y-P54(170)12CrLMoV12CrMoV+ Stellite12Stellite625CrMo1Va柔性石墨蒸汽570

主要零件材料及主要用途

结构特点
1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、  上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、  单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、  楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、  密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360度均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

开启过程
1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3  快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

截止阀安装维护:
   1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
4、截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
5、截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。由于该结构特殊的运动原理,也造成对阀门上密封副间受力极为不利的后果(形成既有密封副间必须的垂直压力,又有密封副间相对滑移的摩擦)。实践证明,阀门的上密封往往只启闭几次,就因为密封副间的擦伤而引起泄漏。擦伤轻微的需拆开修复,擦伤严重的均因损坏而报废,这样的后果不但增加了企业的制造成本,而且影响阀门的性能。为解决此类问题对阀门上密封的结构和材料做了试验和改进。

订货须知:

    一、①J61Y南通式截止阀产品名称与型号②J61Y南通式截止阀口径③Z961Y电动电站闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。

尊敬的客户:

欢迎您访问我们的网站http://www.zghyv.com,首先感谢您对我们华杨阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供 的服务。Z后华杨阀门祝福您----尊贵的客人!!!
