电站止回阀您现在的位置: 首页  > 电站止回阀

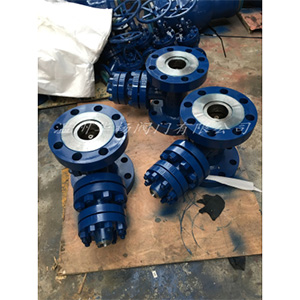

空排止回阀

产品详情

产品详情:


   空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵Z小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.

作用原理及结构特点

打开出口阀,给水泵启动,给水达到一定的压力后,空排止回阀的阀芯自动升起,推离阀座,给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时,阀芯下落,推动连杆拔开排空阀片,开启再循环门维持水泵Z小流量。当停泵时,阀芯自动下落关闭通道,从而防止高压水锤对给水系统的破坏。

1,作用原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵Z小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.
2,结构特点:
 A,该阀配合再循环旁路阀工作,维持系统的安全运行.
 B,主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
 C,阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
 D,阀门应垂直安装.

空排止回阀规格型号:

称压力 PN/Mpa



壳体试验压力 Ps/Mpa



工作压力 PN/Mpa



适用介质



工作温度/℃



20.O



30.O



20.O





≤160

H48Y(H)空排止回阀



零件名称



材料



阀体、定位轮、连接法兰、排气法兰、法兰盖



碳素铸钢



导向轴、拔叉、轴套、滑块、排放套、排气盘



不锈钢



螺栓、螺柱



铬钼钢



衬套



铸铝青铜



阀瓣、阀瓣体、阀瓣轴、连接叉、螺母



碳素钢

空排止回阀结构特点:

a、该阀配合再循环旁路阀工作,维持系统的安全运行。

b、主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路 阀关闭。

c、阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。

d、阀门应垂直安装。

空排止回阀主要零件材料:

零件名称

材料

阀体、连接法兰、排气法兰、法兰盖

碳素铸钢

导向轴、拔叉、轴套、滑块、排放套、排气盘

不锈钢

阀瓣、阀瓣体、阀瓣轴、连接叉

碳素钢

衬套

铸铝青铜

螺栓、螺母

碳素钢

空排止回阀主要性能规范:

公称 压力 PN(MPa)

试验压力 Ps(MPa)

工作 压力 (MPa)

适用

工作 温度 (℃)

强度 试验

密封 试验

介质

20.0

30.0

22.0

20.0

≤160

空排止回阀主要连接尺寸:

DN

L

D

D1

D2

D6

b

Z-d

f

f2

H

重量(kg)

100

430

360

292

245

138

66

8-41

3

6

630

285

150

550

440

360

305

190

82

12-Ф48

3

6

650

510

175

610

475

3944

340

214

84

12-Ф48

3

6

685

700

225

900

580

483

418

268

100

12-Ф58

3

6

765

1105

250

900

670

572

508

319

110

16-Ф58

3

6

780

1330

H48Y空排止回阀产品订购须知:
   1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:
1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。



订货须知:

    一、①H48Y空排止回阀产品名称与型号②H48Y空排止回阀口径③H48Y空排止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
