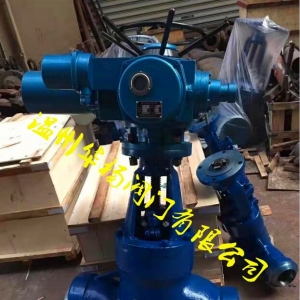

气动焊接截止阀

产品详情

■ 产品概述

本公司经营的气动高压截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。

气动高压焊接截止阀J661Y执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928

主要材料
       Materialsformain




零件名称Part name阀杆、阀盖、螺栓Body,Bonnet bolt阀杆、阀瓣密封圈Stem,Disc,Gasket填料Packing垫片Gasket执行器ActuatorJ61Y碳钢、铬钼钢、不锈钢不锈钢Stainless steel聚四氧乙稀、柔性石墨PTEF,Soft graphite橡胶石棉板Latex asbestos 碳钢High gradeGarbon steelll
主要性能规范
       Chief property and specifieation
型号Type公称压力(MPa)Nominalpressure 试验压力PS(MPs) Test pressure工作压力(MPa)Workingpressure工作温度(℃)Workingtemperature适用介质Applicablemediun壳体Shell密封(液)Seal密封(气)SealJ61Y-170V24.07.017.60.617.0V≤570℃电站、石油气、水、油品等Petroleun gas, Oil etc.FJ61Y-160p24.016.017.60.616.0P≤200℃T61Y-32024.016.017.60.616.0C≤200℃
主要外形及连接尺寸
       Main external and connecting dimensions(mm)
公称直径DN(mm)Nominal Diameter管螺纹RC Source loint尺寸Dimensions重量(Kg)WeightDoLHHid63/4807810011061.201018012010011081.501511/4100130120130121.7020212000145150165152.60

气动电站截止阀结构特点:1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。3.支管两端为对焊连接,适应不同的接管要求。4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。 订货须知:

    一、①J661Y气动焊接截止阀产品名称与型号②J661Y气动焊接截止阀口径③J661Y焊接气动截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
