电站截止阀您现在的位置: 首页  > 电站截止阀

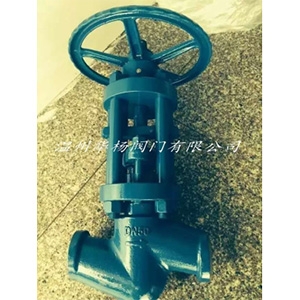

J961Y-P54140V电站截止阀

产品详情

详细资料:

焊接连接的截止阀适用于公称压力PN20.0~32.0MPa及P54100V~P57170V,工作温度≤540℃(其中P57170V工作温度为
   570℃)的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽、等。操作方式
有:手动、齿轮传动、电动等。

阀门材质:锻钢12Cr1MoV,铸钢20CrMoV等高温材料

阀门标准:JB/T3595

电站截止阀截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。


标准与规范
设计与制造结构长度压力-温度等级试验与检验E101JB/T3595DL/T53
主要外形尺寸及连接尺寸
型号公称通径DN(mm)主要外形尺寸及连接尺寸 (mm)重量(Kg)dLHD0J61Y-2005055350497320-100109600806640-J61Y-25010101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.36556420775460120806447084851015010084560910560240J61Y-P54100V10121201701602.520231502702009.225271802702009.3323218036524015403625049332038504535058032074.76557.6420602360105807447066050011510084560910560250J61Y-320J61Y-P54140V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.3656042089556020080804701085700280100965601045700340J61Y-P57170V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.365604201155610500807447013159007501008856014759001000



型号

公称通径
DN(mm)

主要外形尺寸及连接尺寸 (mm)

电装型号

重量
(Kg)

d

L

L1

L2

H

J961Y-250

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

56

420

437

277

1060

DZW45

230

80

80

470

526

283

1280

DZW90

270

100

84

560

526

283

1290

DZW90

310

J961Y-320

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.7

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1140

DZW90

340

80

80

470

526

283

1350

DZW120

460

100

96

560

554

309

1500

DZW180

610

J961Y-P57170V

20

19

150

363

197

576

DZW15

47.4

25

22

180

363

197

590

DZW15

51.2

32

26

180

363

197

606

DZW15

52.1

40

36

250

363

197

722

DZW20

70

50

42

250

363

197

722

DZW30

72.8

50

42

350

363

197

722

DZW30

80

65

60

420

526

283

1543

DZW90

785

80

74

470

526

283

1790

DZW120

1089

100

88

560

554

309

1890

DZW180

1450

结构优势与特点
1、产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型美观。
2、阀门中腔采用压力自紧式密封结构,密封性能好。支管两端为焊接结构,焊接坡口可按标准或用户要求配接。
3、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、抗擦伤性能好、使用寿命长。
4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、阀盖填料函深度合理,填料加缓蚀剂,密封可靠。
6、阀门具有倒密封结构,保证阀门开启运行时,不经阀杆外漏。

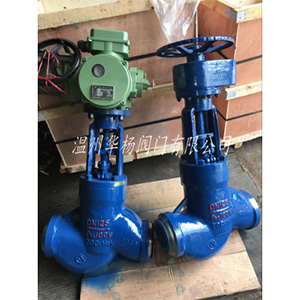

7、电动截止阀配有DZW系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使

用,也可按用户要求选配电动装置。


截止阀的主要优点:
                   1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2)密封面不易磨损、擦伤,密封性较好,寿命较长。
3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

主要特点及用途

①阀门与管路连接采用焊接式结构,安装方便,无泄漏。

②密封面不易磨损、擦伤、密封性能好、寿命长。

③结构紧凑、启闭性好、高度小、维修方便。

④适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。

⑤多种结构形式,便于用户选择

订货须知:
    一、①J961Y-P54140V电站截止阀产品名称与型号②J961Y-P54140V电站截止阀口径③J961Y-P54140V电站截止阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
