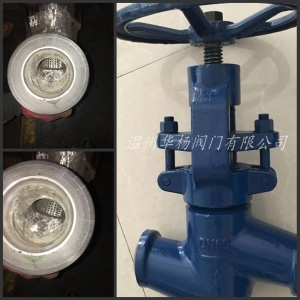

焊接截止阀|焊接闸阀

结构特点：

1、阀门采用直通式结构。   2、为避免在使用过程中，介质对密封副的高速冲刷，密封度采用双阀座结构，先节流并阻断赃物，在利用节流后的介质使密封面得到自清洁，从而解决了在阀门关闭时，由于较脏的介质压在阀座密封面上，使阀门产生泄露和使用寿命短的问题。   3、公称通径DN≤50mm的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接、DN65以上的抗冲刷截止阀的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便、安全可靠。   4、阀门两端支管为焊接连接。   5、阀座、阀瓣密封面均采用进口钴基硬质合金堆焊而成。密封面具有硬度高，耐磨擦，抗擦伤等特点。   6、采用氮化钢作为阀杆材料，使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤，同时具有防腐蚀，使用寿命长的特点。

抗冲刷截止阀工作原理和结构说明：为避免介质高速冲刷，阀门采用倒流(高进低出)结构，阀门密封副采用先节流并阻断脏物，再利用节流后的介质使密封面得到自清洁，从而解决了内漏问题，具体原理如下。抗冲刷截止阀关闭初期，环形密封面开始节流，阻断较大固体颗粒进到阀瓣和阀座锥形密封处，只有细小颗粒的污物还会进入到阀门锥面密封空间。此时介质的大流速发生在阀瓣和阀座环形空间内，从而使阀门锥面密封副避免了高速介质的冲刷。抗冲刷截止阀节流中断，是针对进入截止阀密封面上的细小颗粒物而设计的。此时介质通过阀瓣和阀座间的细小空隙产生的高速气流或水流对密封面起到一个吹扫的作用，从而使污物无法在密封面停留，进而清洁了密封面。抗冲刷截止阀关闭状态，从而实现了抗冲刷截止阀的全部功能。

注意事项： 1、本阀门只作为全开或全关使用，不能作为调节阀使用。 2、传动部位应保持清洁，定期加注润滑油。 3、开启或关闭应用于手轮或电动装置，尽量不借助杠杆或其他工具。 4、介质流向为高进低出(倒流)，安装时保证介质流向与阀体上流向箭头方向一致，切勿装反。 5、阀门可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合金钢材料的阀门。 性能特点：抗冲刷截止阀各项性能指标完全符合JB/T 3595-2002《电站阀门一般要求》和美国ASME相关规范的要求。产品用途：抗冲刷截止阀适用于水、汽管道上，作启闭装置。其典型应用场合为汽机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排水、水冷壁下联箱排污和高加疏水。KJ61Y手动抗冲刷截止阀简介免冲刷截止阀主要安装在水、汽管道上作为启闭装置（如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等），在火电厂的疏放水系统中，目前大都采用国内的普通阀门或进口阀门，由于此类阀门结构的原因，阀芯和阀座长时间受到高温、高压流体的冲蚀，磨损极快，使阀门关闭不严，从而造成疏放水系统阀门的内漏问题。鉴于此我公司开发出能够解决内漏问题的专用免冲刷截止阀。KJ61Y手动抗冲刷截止阀基本参数：公称通径：DN10-125mm 公称压力：PN10-42.0mpa 适用介质：蒸汽、水和腐蚀介质介质温度：-50℃～700℃KJ61Y抗冲刷截止阀产品名称：珞钼钢截止阀  J41Y-64I 产品型号：KJ61Y 工作压力：PN16-PN160/150LB-900LB 连接方式：4—法兰阀门口径：3/8”-2”/DN10-DN600 设计制造：GB/T12224;  GB/T12228; GB/T12234 连接端尺寸：JB/T82.1～JB/T82.2～JB/T82.4-94,ASME/ANSI  B16.5(RF/RJ) 主体材料：A105, F5, F11, F22, 304,304L, 316,316L,  LF2阀门的检验与试验：API598或 JB/T9092-99

KJ61Y产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。欢迎选购订做！
   公称压力：PN1.0-25.0Mpa，150Lb-2500Lb
工作温度：-40-600℃
公称通径：DN15-600mm
连接方式：法兰，螺纹，对焊，承插焊，NPT
材质：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，铸钢，球墨铸铁，锻钢，不锈钢，铜等。

工作原理
截止阀，也叫截门，是使用***广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。 截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。 截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。

订货须知：

    一、①KJ61Y抗冲刷截止阀产品名称与型号②KJ61Y抗冲刷截止阀口径③KJ61Y抗冲刷截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
