焊接截止阀|焊接闸阀

详细资料：

全焊接一体式球阀的结构特点：

1、全焊接球阀拥有 的阀座：聚多年球阀制造经验而设计的阀座，摩擦系数低，操作力矩小，多种阀座材料，适应范围广。

2、全焊接球阀的阀杆防飞结构：在阀杆下部设置台阶，从阀体内部下装阀杆，防止阀杆飞出。

3、全焊接球阀的防静电机能：在球体与阀体或阀杆之间的设置防静电弹簧，能将开关动作过程产生的静电导出。

4、全焊接球阀的耐火结构： 的耐火设计，在火灾后，各个泄漏部位设计成柔性石墨填料或不锈钢夹石墨，满足耐火要求。

5、全焊接球阀手柄操作时：采用扁头阀杆，与手柄的连接不会错位，从而保证了手柄指示的开关状态与阀一致。为防止阀门开关受到误动作　在开关全开，全关位置设置有锁定孔，确保阀门处于正确的位置。

6、全焊接球阀采用国内外Z 的支撑板结构，提高了阀门的使用寿命，减小了阀门的操作扭矩，大大延长了阀门的使用寿命。

主要技术参数

设计标准

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

主要零部件材料

主要外形与连接尺寸

全焊接一体式球阀的结构特点，共有6点，具体如下：

1、全焊接球阀拥有 的阀座：聚多年球阀制造经验而设计的阀座，摩擦系数低，操作力矩小，多种阀座材料，适应范围广。

2、全焊接球阀的阀杆防飞结构：在阀杆下部设置台阶，从阀体内部下装阀杆，防止阀杆飞出。

3、全焊接球阀的防静电机能：在球体与阀体或阀杆之间的设置防静电弹簧，能将开关动作过程产生的静电导出。

4、全焊接球阀的耐火结构： 的耐火设计，在火灾后，各个泄漏部位设计成柔性石墨填料或不锈钢夹石墨，满足耐火要求。

5、全焊接球阀手柄操作时：采用扁头阀杆，与手柄的连接不会错位，从而保证了手柄指示的开关状态与阀一致。为防止阀门开关受到误动作在开关全开，全关位置设置有锁定孔，确保阀门处于正确的位置。

6、全焊接球阀采用国内外Z 的支撑板结构，提高了阀门的使用寿命，减小了阀门的操作扭矩，大大延长了阀门的使用寿命。

全焊接一体式球阀密封面的型式有三种：平面型密封面，适用于压力不高、介质无毒的场合;凹凸密封面，适用于压力稍高的场合;榫槽密封面，适用于易燃、易爆、有毒介质及压力较高的场合。垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的，或由 工厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯板等;也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片;还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃，对油类温度低于350℃，压力低于5MPa的场合，对于一般的腐蚀性介质，Z常用的是耐酸石棉板。在高压设备及管道中，采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。
法兰连接由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。法兰连接是一种可拆连接。按所连接的部件可分为容器法兰及管法;按结构型式分，有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差，适用于压力p≤4MPa的场合;对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。
颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎。颈法兰焊接通常称为“高枢纽”法兰。其目的是转移压力的管道，从而减少在法兰基高应力集中。颈法兰焊接是Z好的设计对焊那些目前由于其本身存在的结构性价值提供法兰。这是昂贵的，因为设计。
汽车配件高压垫片与密封面的接触宽度非常窄(线接触)，密封面与垫片的加工光洁度较高。低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量=Z大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。

订货须知：

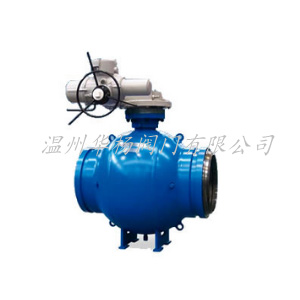

    一、①Q961Y电动全焊接固定球阀产品名称与型号②Q961Y电动全焊接固定球阀口径③Q961Y电动全焊接固定球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
