【H44J旋启式衬胶止回阀产品特点:】
    止回阀又称为逆流阀、逆止阀、背压阀、单向阀。止回阀是一种依靠介质本身的流动产生的力而自动开启和关闭的阀瓣用来阻止介质逆向流动的自动阀门。

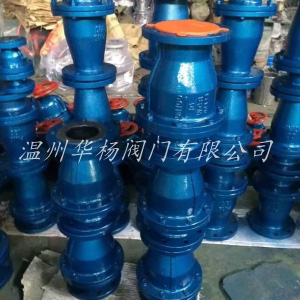

法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成:旋启式,直通升降式
衬里:橡胶
公称压力:PN1.0~1.6(MPa)
公称通径:DN15~500(mm)
基本型号:H44J-6、H44J-10、H44J-16、H44J-6Q、H44J-10Q、H44J-16Q、H44J-6C、H44J-10C、H44J-16C、H44J-6P、H44J-10P、H44J-16P
【H44J旋启式衬胶止回阀安装注意事项:】
    放置管道时应注意使对夹式止回阀的通过方向与流体流向一致;
安装在垂直放置的管路中。对于水平放置的管路,垂直放置对夹式止回阀;
在对夹式止回阀和蝶阀之间使用一个伸缩管,千万不要将其与其它阀门直接相连;
在阀板操作半径范围内,避免加入管接头和阻塞物;
不要在对夹式止回阀的前面或者后面安装一个变径管;
在弯头附近安装对夹式止回阀时,要注意留有足够大的空间;
在水泵出口安装对夹式止回阀时,Z少流出六倍阀门直径的空间以保证蝶板Z终受到流体作用。
我公司止回阀产品严格按照国家标准生产:
GB/T 13932-1992通用阀门 铁制旋启式止回阀国家标准
GB/T 12236-2008石油、化工及相关工业用的钢制旋启式止回阀国家标准
GB/T 12235-2007石油、石化及相关工业用钢制截止阀和升降式止回阀国家标准
GB/T 12233-2006通用阀门 铁制截止阀与升降式止回阀国家标准
JB/T 8937-1999对夹式止回阀国家标准
为确保产品质量,订货时请提供以下详细参数:
新项目用户请提供设计院设计的型号,更换配件用户请提供之前使用的产品型号或以下参数:
1. 使用什么介质; 2. 介质的温度;
3. 介质的CV值; 4. 工作压力;
5. 传动方式; 6. 连接方式;
7. 结构形式; 8. 公称通径等
安装应注意以下事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
安装止回阀( One-way valve)时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。
【H44J旋启式衬胶止回阀连接尺寸:】
公称通径  | 标准值  | 参考值  | |||||||||
DN  | NPS  | L1  | D  | D1  | D2  | f  | b  | Z-Φd  | Do  | H  | WT(Kg)  |
PN0.6Pa  | |||||||||||
15  | 1/2  | 130  | 80  | 55  | 40  | 2  | 12  | 4-Φ12  | 105  | 55  | 4  |
20  | 3/4  | 150  | 90  | 65  | 50  | 2  | 14  | 4-Φ12  | 115  | 58  | 5  |
25  | 1  | 160  | 100  | 75  | 60  | 2  | 14  | 4-Φ12  | 128  | 60  | 6  |
32  | 11/4  | 180  | 120  | 90  | 70  | 2  | 16  | 4-Φ14  | 145  | 75  | 7  |
40  | 11/2  | 200  | 130  | 100  | 80  | 3  | 16  | 4-Φ14  | 160  | 82  | 8  |
50  | 2  | 230  | 140  | 110  | 90  | 3  | 16  | 4-Φ14  | 178  | 95  | 10  |
65  | 21/2  | 290  | 160  | 130  | 110  | 3  | 16  | 4-Φ14  | 205  | 105  | 20  |
80  | 3  | 310  | 185  | 150  | 125  | 3  | 18  | 4-Φ18  | 230  | 120  | 25  |
100  | 4  | 350  | 205  | 170  | 145  | 3  | 18  | 4-Φ18  | 255  | 135  | 30  |
125  | 5  | 400  | 235  | 200  | 175  | 3  | 20  | 8-Φ18  | 305  | 158  | 50  |
150  | 6  | 480  | 260  | 225  | 200  | 3  | 20  | 8-Φ18  | 345  | 180  | 65  |
200  | 8  | 495  | 315  | 280  | 255  | 3  | 22  | 8-Φ18  | 415  | 215  | 137  |
250  | 10  | 600  | 370  | 335  | 310  | 3  | 24  | 12-Φ18  | 490  | 240  | 150  |
公称通径  |
  | 标准值  | 参考值  | |||||||||
DN(mm)  | NPS  | L1  | D  | D1  | D2  | f  | b  | Z-Φd  | B  | H  | WT(Kg)  |
PN1.0MPa  | |||||||||||
15  | 1/2  | 130  | 95  | 65  | 45  | 2  | 14  | 4-Φ14  | 105  | 55  | 5  |
20  | 3/4  | 150  | 105  | 75  | 55  | 2  | 16  | 4-Φ14  | 115  | 58  | 7  |
25  | 1  | 160  | 115  | 85  | 65  | 2  | 16  | 4-Φ14  | 128  | 60  | 9  |
32  | 11/4  | 180  | 135  | 100  | 78  | 2  | 18  | 4-Φ18  | 145  | 75  | 11  |
40  | 11/2  | 200  | 145  | 110  | 85  | 3  | 18  | 4-Φ18  | 160  | 82  | 13.5  |
50  | 2  | 230  | 160  | 125  | 100  | 3  | 20  | 4-Φ18  | 178  | 95  | 18  |
65  | 21/2  | 290  | 180  | 145  | 120  | 3  | 20  | 4-Φ18  | 205  | 105  | 22  |
80  | 3  | 310  | 195  | 160  | 135  | 3  | 22  | 4-Φ18  | 230  | 120  | 28  |
100  | 4  | 350  | 215  | 180  | 155  | 3  | 22  | 8-Φ18  | 255  | 135  | 34  |
125  | 5  | 400  | 245  | 210  | 185  | 3  | 24  | 8-Φ18  | 305  | 158  | 58  |
150  | 6  | 480  | 280  | 240  | 210  | 3  | 24  | 8-Φ23  | 345  | 180  | 72  |
200  | 8  | 495  | 335  | 295  | 265  | 3  | 26  | 8-Φ23  | 415  | 215  | 150  |
250  | 10  | 622  | 390  | 350  | 320  | 3  | 28  | 12-Φ23  | 490  | 240  | 165  |
PN1.6MPa  | |||||||||||
15  | 1/2  | 130  | 95  | 65  | 45  | 2  | 14  | 110  | 55  | 6  | |
20  | 3/4  | 150  | 105  | 75  | 55  | 2  | 16  | 120  | 58  | 7.8  | |
25  | 1  | 160  | 115  | 85  | 65  | 2  | 16  | 135  | 60  | 10  | |
32  | 11/4  | 180  | 135  | 100  | 78  | 2  | 18  | 150  | 75  | 12.5  | |
40  | 11/2  | 200  | 145  | 110  | 85  | 3  | 18  | 165  | 82  | 14.5  | |
50  | 2  | 230  | 160  | 125  | 100  | 3  | 20  | 185  | 95  | 19.5  | |
65  | 21/2  | 290  | 180  | 145  | 120  | 3  | 20  | 210  | 105  | 25.5  | |
80  | 3  | 310  | 195  | 160  | 135  | 3  | 22  | 235  | 120  | 30  | |
100  | 4  | 350  | 215  | 180  | 155  | 3  | 24  | 260  | 135  | 36  | |
125  | 5  | 400  | 245  | 210  | 185  | 3  | 26  | 310  | 158  | 62  | |
150  | 6  | 480  | 280  | 240  | 210  | 3  | 28  | 350  | 180  | 78  | |
200  | 8  | 495  | 335  | 295  | 265  | 3  | 30  | 420  | 215  | 156  | |
250  | 10  | 600  | 405  | 355  | 320  | 3  | 32  | 505  | 240  | 172  | |
衬胶阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流等功能。用于流体控制的阀门,从Z简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格繁多,阀门的公称通径从极微小的仪表阀大Z通径达10m的工业管路用阀。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动。能够制作内衬胶阀门有:衬胶蝶阀、衬胶截止阀、衬胶隔膜阀、衬胶闸阀、衬胶止回阀、衬胶调节阀等。
防腐阀门有限公司主要生产产品分为三系列:
(一)不锈钢阀门系列:不锈钢闸阀,不锈钢截止阀,不锈钢球阀,不锈钢止回阀,不锈钢蝶阀,不锈钢单向阀,不锈钢逆止阀,不锈钢旋塞阀,不锈钢柱塞阀,不锈钢疏水阀,不锈钢安全阀,不锈钢减压阀
常用材质:301,304,304L,316,316L,编号:CF8,CF3,CF8M,CF3M(美国奥氏体材质标准)
连接方式分为法兰连接,对夹连接,对焊连接,内螺纹连接
传动方式分为手动,气动,液动,电动
阀门设计标准:国标,美标,日标;用途标准常用为机械部标准与化工部标准
(二)全塑料阀门系列:塑料蝶阀,塑料球阀,塑料截止阀,塑料止回阀,塑料闸阀,全塑单向阀,塑胶逆止阀,塑料底阀,塑料液面计,塑料视镜,塑料过滤器,玻璃钢球阀及法兰配件
常用材质:RPP增强聚丙烯,UPVC硬聚氯乙烯,CPVC氯化聚氯乙烯,PVDF聚偏二氟乙烯,PPH聚丙烯
连接方式分为法兰连接,对夹连接,对焊连接,内螺纹连接
传动方式分为手动,气动,电动
阀门设计标准:国标,美标,日标,德标;用途标准国家化工部标准
(三)衬胶衬氟阀门系列:衬胶衬氟蝶阀,衬胶衬氟闸阀,衬胶衬氟截止阀,衬氟球阀,衬胶衬氟止回阀,衬胶衬氟单向阀,衬胶衬氟逆止阀,衬胶衬氟隔膜阀及橡胶四氟膜片
常用材质:铸铁阀门衬胶,铸钢阀门衬氟,铸钢阀门衬胶,不锈钢阀门衬氟
连接方式分为法兰连接,对夹连接,对焊连接
传动方式分为手动,气动,液动,电动
阀门设计标准:国标,美标;用途标准常用为机械部标准与化工部标准
订货须知:
一、①H44J旋启式衬胶止回阀产品名称与型号②H44J旋启式衬胶止回阀口径③H44J旋启式衬胶止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门为您审核把关。
