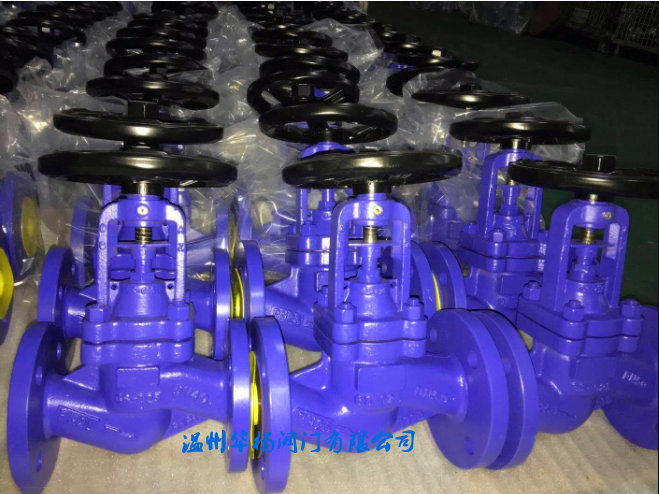

WJ41H德标波纹管截止阀

产品详情

详细资料:

主要结构特点:

1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示更直观;
6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

主要零部件材质:

序号NO.

名称part name

材质material

1

阀体body

GS-C25CF8CF3

2

阀瓣disc

2CR13F304F316

3

轴销hinge pin

F304F316

4

波纹管组件bellows combination

F304F316L

5

阀盖bonnet

GS-C25CF8CF3

6

填料packing

柔性石墨Flexible graphitePTFE

7

压套gland

25#F304F316

8

定位片locator

25#F304F316

9

阀杆螺母stem nut

铜合金ZQA19-4

10

手轮hand wheel

碳钢carbon steel

11

并帽cap

25#

12

油杯oil cup

黄铜brass

13

六角螺母hexagon nut

ASTMA193 2HA193-8A193-8M

14

双头螺栓bolt

ASTMA193 B7A193-B8A193-B8M

15

垫片gasket

柔性石墨+不锈钢
flexible graphite+stainless steelPTFE

16

阀杆stem

2Cr13F304F316

WJ41H德标波纹管截止阀

压力等级
pressure

PN16

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

5

7

9

12

18.5

23

38.5

56

75

113.5

235

395

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

WJ41H德标波纹管截止阀

压力等级
pressure

PN25

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

5.5

7.5

10

12.5

19

24

43

57

79

135

285

415

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725

1145

1635

WJ41H德标波纹管截止阀

压力等级
pressure

PN40

口径size

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

195

207

218

225

230

272

290

355

410

425

540

665

720

W

120

120

140

140

160

180

180

200

250

300

300

400

520

520

重量(kg)Weight

4

4.5

6

8

11.5

13.5

20

25

45

60

83

158

305

440

行程h

7

7

12

13

14

15

19

23

28

35

42

52

64

75

Kv

4.2

7.4

12

19

30

47

77

120

188

288

410

725



技术规范:

结构形式 construction

BB-BG-OS&Y

驱动方式 operation

手动hand-operated

气动 pneumatic

设计标准 design standard

DIN3356

结构长度 face to face dimension

DIN3202

连接法兰 flanged ends

DIN2543-2545

试验和检验 test&inspection

DIN3230

产品性能规范:

公称压力(MPa)
nominal pressure


壳体试验压力(MPa)
shell test

密封试验压力(MPa)
sealing test

适用温度()
suitable temp

适用介质
suitable madium

1.6

2.4

1.76

-20-350

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

2.75

4.0

6.0

4.4

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
