波纹管阀门您现在的位置: 首页  > 波纹管阀门

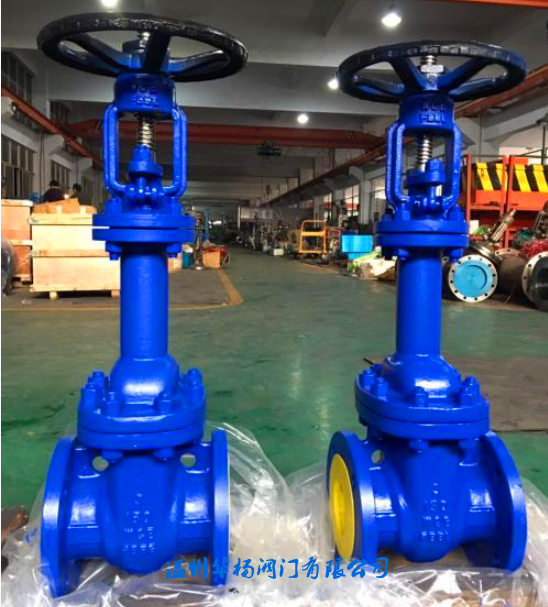

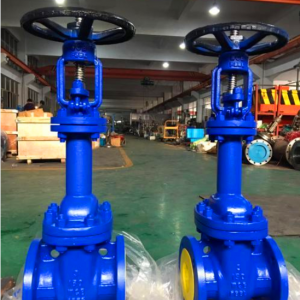

WZ41H波纹管闸阀

产品详情

详细资料:

结构特点:
波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或Inconel材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。

标准规范:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:

序号名称材质
1阀体ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2阀板ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4垫片柔性石墨+不锈钢
5双头螺栓ASTM 193-B7、A320-B8、A193-B8M
6六角螺母ASTM A194-2H、A194-8、A194-8M
7阀盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8波纹管组件ASTM A182-F304、F316、F321、F304L、F316L
9填料柔性石墨
10填料压盖ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11支架ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮ASTM A536 Gr.60-40-18、A216-WCB

波纹管闸阀施工、安装要点

1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。

4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。

5)、带传动机构的WZ41H-16C波纹管闸阀,按产品使用说明书的规定安装。

主要零件材料

序号

名称

材质

1

阀体

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2

阀板

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3

阀杆

25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4

波纹管组件

1Cr18Ni9Ti、304、316、304L、316L

5

支架

WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6

垫片

柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

7

阀盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8

六角螺母

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9

双头螺栓

0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

WCB QT400-18


波纹管闸阀主要外型尺寸

型号

WZ41-16

压力等级

PN16

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

8

9

10

15

22

30

43

57

73

105

150

190

270

380

480

型号

WZ41-25

压力等级

PN25

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

17

23

34

50

65

82

115

165

210

300

420

540

型号

WZ41-40

压力等级

PN40

口径

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量(kg)

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560
