波纹管阀门您现在的位置: 首页  > 波纹管阀门

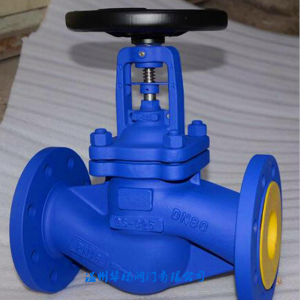

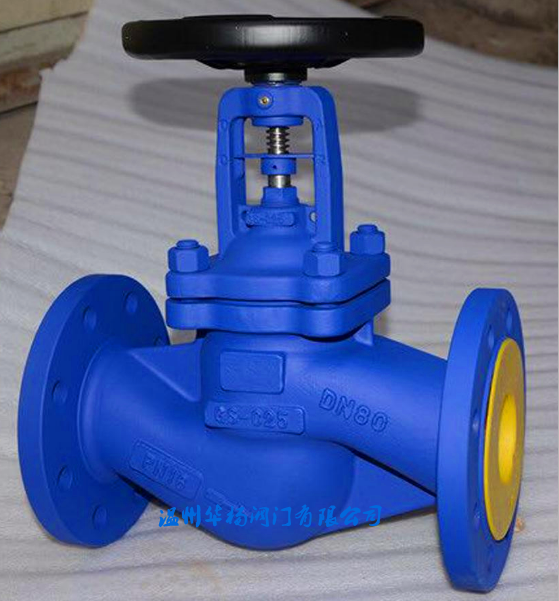

WJ41H-16C波纹管截止阀

产品详情

详细资料:

产品使用优点:

1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免;

2、外泄漏,并符合国际密封标准;

3、没有流体损失,降低能源损失,提高工厂设备安全;

4、使用寿命长,减少维修次数,降低经营成本;

5、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。

产品特点:
1、杜绝外泄漏并符合国际密封标准。
2、使用寿命长减少维护次数降低经营成本。
3、没有流体损失降低能源损失提高工厂设备安全。
4、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
5、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。

部件材质:

波纹管截止阀主要零部件材质


序号NO.名称part name材质material
1阀体bodyWCB、F304、F316
2阀瓣disc2CR13、F304、F316
3轴销hinge pinF304、F316
4波纹管组件bellows combinationF304、F316L
5阀盖bonnetWCB、F304、F316
6填料packing柔性石墨Flexible graphite、PTFE
7压套gland25#、F304、F316
8定位片locator25#、F304、F316
9阀杆螺母stem nut铜合金ZQA19-4
10手轮hand wheel碳钢carbon steel
11并帽cap25#
12油杯oil cup黄铜brass
13六角螺母hexagon nutASTMA193 2H、A193-8、A193-8M
14双头螺栓boltASTMA193 B7、A193-B8、A193-B8M
15垫片gasket柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16阀杆stem2Cr13、F304、F316

WJ41H-16

压力等级
pressure
PN16
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H205205217230235240285310370430445560695740
W120120140140160180180200250300300400520520
重量(kg)Weight4.54.85.57.89.512.718.623.539.556.876.1115237.2399.5
行程h77121314151923283542526475
Kv4.27.4121930477712018828841072511451635

WJ41H-25

压力等级
pressure
PN25
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H205205217230235240285310370430445560695740
W120120140140160180180200250300300400520520
重量(kg)Weight4.54.85.589.81319.224.343.757.981.6137288.1420
行程h77121314151923283542526475
Kv4.27.4121930477712018828841072511451635

WJ41H-40

压力等级
pressure
PN40
口径size1520253240506580100125150200250300
L130150160180200230290310350400480600730850
H205205217230235240285310370430445560695740
W140140140160180180200250300350350450520520
重量(kg)Weight4.54.85.58.310.513.620.525.646.161.285159308.5445
行程h77121314151923283542526475
Kv4.27.4121930477712018828841072511451635

执行标准:

结构形式:BB-BG-0S&Y

设计标准:GB12235

结构长度:GB12221

连接法兰:GB9113、JB/T79、HG20596

试验和检验:JB/T9092、GB/T13927

技术规范:

结构形式BB-BG-OS&Y
驱动方式手动
气动
设计标准DIN3356
结构长度DIN3202
连接法兰DIN2543-2545
试验和检验DIN3230

波纹管截止阀产品性能规范:

公称压力(MPa)壳体试验压力(MPa)密封试验压力(MPa)适用温度(℃)适用介质
1.62.41.76-20℃-350℃水、蒸汽、油品等
2.53.752.75
4.06.04.4

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
