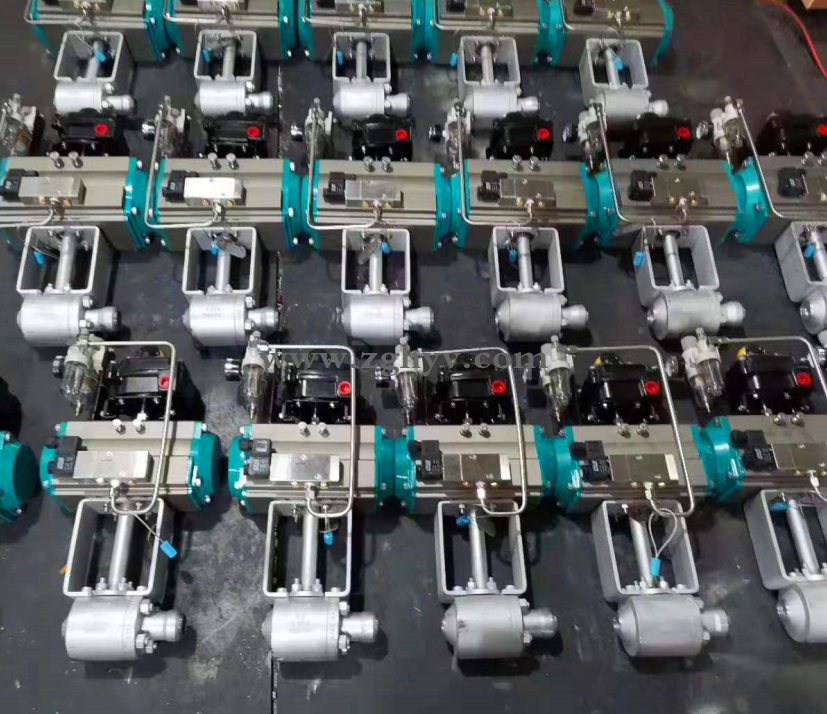

高压疏水球阀性能
编辑:温州华杨阀门有限公司   时间:[2020-10-12]

应用范围:
广泛的适用于高温高压、高固体含量的介质,耐磨损、耐腐蚀工况,包括电厂、石油化工及采矿行业。锅炉疏水,汽机疏水,锅炉定排连排给水系统疏水,汽包排放,过热器排放和疏水,吹灰器隔离,旁路管线隔离,省煤器联箱疏水使用的一种阀门。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

零部件材质

序号零件名称ASTM A105系列ASTM A182 F22系列ASTM A182    F91/F92系列
1阀体ASTM    A105ASTM    A182 F22ASTM    A182 F91/F92
2阀座410喷涂碳化铬Inconel    718+CrC
3球体410喷涂碳化铬Inconel    718+CrC
4预紧阀座ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
5蝶型弹簧Inconel    X 750
6阀座支撑圈ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
7卡簧Inconel    X 750
8接管20#12Cr1MoVP91/P92
9填料Inconel    718丝+高温用膨胀石墨
10螺栓ASTM    A193 B7ASTM    A193 B16ASTM    A193 B8M
11填料压盖ASTM    A105氮化ASTM    A182 F22氮化ASTM    A182 F91/F92氮化
12蝶形弹簧Inconel    X 750
13螺母ASTM    A194 2HASTM    A194 7ASTM    A194 BM
14阀杆Inconel    718 氮化
15止推轴承Inconel    718 氮化
16连接轴ASTM    A276 410氮化
17支架Q235
18气动执行器组件
19内六角螺钉ASTM    A193 B7

执行标准

设计标准:ISO.17292-2004
结构长度:按厂标或者客户标
连接尺寸:ASME.B16.11
检验标准:MSS-SP-61

技术特点

1、公司通过优化设计成功开发了高温高压球阀,可以达到4500LB的压力等级,650°C的高温,解决了蒸汽、气体、煤渣、矿浆、重油等特殊介质的高温高压工况和煤粉耐磨性介质的应用。
2、HVOF热喷涂技术和超音速喷涂从结合力、空隙率、硬度三个元素的技术分析,解决了喷涂材料的可靠性和完整性,使得球体和阀座的密封面的硬度达到HRC78以上,提高了阀门的使用寿命和抗磨损能力。
3、阀杆密封采用动态碟簧加载结构,确保了阀杆的密封性,减少了阀杆的填料的摩擦,降低了阀门开关的扭矩。
4、阀座和球体的密封面采用一对一的金刚砂定向研磨,密封更加吻合,提高了密封性能,阀门达到零泄漏。
5、自主研发发了高温耐磨试验台,模拟苛刻工况对阀门进行型式试验,确保高温高压工况下的密封性能和阀门的开关灵活性。
6、阀门采用气动、电动、电液联动和涡轮驱动及手柄操作。
7、阀门受力有限元分析

优点

1、对比截止式疏水阀疏水流量大,无冲蚀,开闭速度快等优点
2、采用分体式的结构现场更换维修方便快捷,使用寿命长。
3、自主研发的专有图层,更加适合高温高压汽蚀等严苛工况
4、替代了进口以VTI、MOGAS为系列的多品牌产品。
5、根据客户现场使用可选用手动、气动、电动、液动多种操作方式。
6、阀门具有越用越好用的特性,阀体的应力释放出来后期维修继续使用效果优于新品效果。


服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
