详细资料：

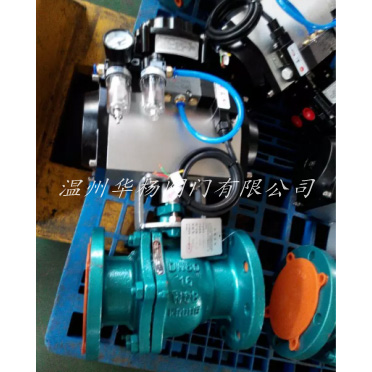

Q641F46气动衬氟球阀产品特点：

1．Q641F46气动衬氟球阀流体阻力小，是所有阀类中流体阻力Z小的一种。以AC220V、AC380V或DC24V压缩空气作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。Q641F46气动衬氟球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。

2．Q641F46气动衬氟球阀是GT型气动执行机构，通过执行器旋转改变球芯的角度（0-90º度），实现开关和调节动作。

3．Q641F46气动衬氟球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F46气动衬氟球阀特别适用于要求零泄漏率的场合。
4．Q641F46气动衬氟球阀有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q641F46气动衬氟球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q641F46气动衬氟球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

Q641F46气动衬氟球阀各型号所表示的压力、材质：

Q641F46气动衬氟球阀应用规范:

Q641F46气动衬氟球阀型号含义：

Q641F46气动衬氟球阀主要零件材料及适用温度、介质：

设计特点
 球阀基本系列为Q641F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
 1.采用氟塑料衬里层的球阀，具有 的化学稳定性，可以适用于任何强腐蚀性化学介质；
 2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
 3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间Z小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；

基本参数
设计与制造：GB12237

驱动方式：气动
 公称压力：PN1.0～1.6(MPa)
公称通径：DN15～350mm

Q641F46气动衬氟球阀规格技术参数

Q641F46气动衬氟球阀 外型尺寸

订货须知：

    一、①Q641F46气动衬氟球阀产品名称与型号②Q641F46气动衬氟球阀口径③Q641F46气动衬氟球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
