倒流防止器您现在的位置: 首页  > 倒流防止器

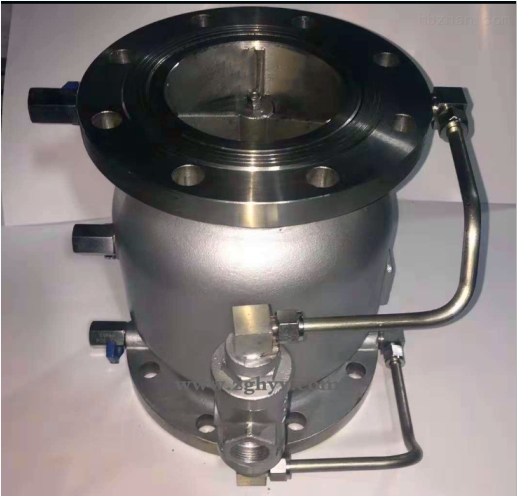

倒流防止器

产品详情

详细资料:

低阻力倒流防止器是利用水力控制的原理,采用与减压型倒流防止器完全不同的控制方式,既可确保以空气隔断形式存在的Z高等级的隔断安全性,又可有效地降低水头损失,在流速V=2.5m/s时,水头损失h=2~3m;外形尺寸较小,可以水平或垂直安装,基本上达到了理想倒流防止器的要求。


(1). 正常供水:
a. 清洁市政生活水从*级止回阀经过排水器到第二级止回阀出口向用户供水,*级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而隔膜下腔与*级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差ΔP1=0.035MPa,推动阀瓣下移,排水器关闭,倒流防止器正常供水;
b. 当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差ΔP1=0.035MPa,排水器仍呈关闭状态,如进口压力下降,中间腔和阀前压差ΔP1≤0.022MPa时,则排水器控制弹簧推开阀芯,打开排水器让中间腔排水,使ΔP1保持在0.035MPa;


(2)密封失灵时:
a. 球墨铸铁倒流防止器之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生渗漏,第二级止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如*级止回阀同时密封破坏,由于第二级止回阀倒流回的高压水已泄压减压,故不会倒流回*级止回阀。
b. 当阀后压力高于阀前压力时,如供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。


(3)本阀开启压力≤0.07MPa,规范规定在0.06~0.1MPa范围内,进水口止回阀工作压差为0.035MPa,总的压力损失请参考曲线图。

用途:

主要用于城镇供水管网与各类用户管网之间,自来水总管和小区用户水表后;或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。



安装部位:
1. 低阻力防水倒流止回阀自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管,安装于接出管起端。
3. 生活饮用水水箱的进水管上(水箱底部进水时)。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 低阻力防水倒流止回阀安装地应保持环境的清洁卫生,必要时对环境进行消毒。



外形尺寸表 mm

型号公称通径
DN
外 形 尺 寸 (mm)排水口直径DN1重量
kg
阀体材质连接方式
LHH1Bφn-d



LHS743X-16Q


LHS743X-16P
501852701601651254-Φ191/2”11.5球墨铸铁或不锈钢法兰
652102851661851454-Φ193/4”13.6
802253101762001608-Φ193/4”18.8
1002503351952201808-Φ191”26.5
1503404102352852408-Φ221”52.5
2004004662663402958-Φ221 1/4”78球墨铸铁
25055058032040535012-Φ221 1/2110
30070067541546040012-Φ221 1/2138

调试步骤:
在正式安装倒流防止器之前,应彻底冲洗所有管道以排除其它不相关的麻烦,安装完毕后,初步启使用时,为了防止剧烈动作时损伤O形圈移位和内部组件的损伤,有必要遵循以下步骤:关 闭出口闸阀,慢慢打开进水闸阀,主水缓慢充满阀内腔,打开各个测试球除阀腔内的空气,待阀腔充满水后,慢慢打开出水闸阀,让水充满整个管路。


服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
