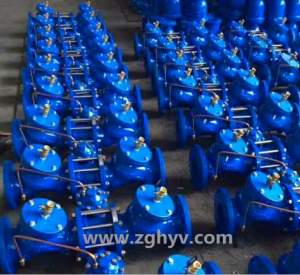

双止回阀倒流防止器

产品详情

详细资料:

产品结构:
HS41X双止回阀倒流防止器是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与 级止回阀进口端连接。 、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。(如下图所示):

带过滤管道倒流防止器图片,带过滤管道倒流防止器结构图,带过滤管道倒流防止器安装示意图

作用。
(1)正常供水:
①清洁市政生活水从 级止回阀经过排水器到第二级止回阀出口向用户供水, 级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与 级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
②当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
c。如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
(2)密封失灵时:
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如 级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
(3)如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。

主要外形及安装尺寸:

型号

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

500

2120

1960

715

650

20-φ34

665

产品特点:

 倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流,以达到避免倒流污染的目的。

  倒流防止器工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压,使进口压力高于泄水阀腔的压力,而泄水阀膜片上部的压力为进口压力,膜片上部压力大于泄水阀腔和弹簧阻力,泄水阀维持关闭,介质正常流动,当进口压力与泄水阀腔的压力差小于0.02Mpa时,介质处于倒流的临界状态,这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力,泄水阀自动开启,将倒流介质排出管外,同时大量空气进入阀腔,形成空气隔断,杜绝介质倒流,大于0.02Mpa时泄水阀自动关闭。

  阀后管网水压升高超过阀前进水端水压时,如第二单向止回阀密封完好,水体不会倒流,此时泄水阀关闭不泄水,当第二单向止回阀密封失灵产生渗漏时,泄水阀开启排水泄压。

服务承诺:

(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。

(2) 严格检查和控制原材料、原器件、配套件的进厂质量。

(3) 保证所供设备加工工艺完善、检测手段完备。产品 带缺陷出厂。

(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。

(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。

(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。

(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。

(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。

(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。

(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。

(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。

(12) 严格执行供需双方就有关问题召开会议的纪要或协议。

(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。

(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。

(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。

(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
