焊接截止阀|焊接闸阀

详细资料：

公称通径：DN50-DN500
公称压力：1.0Mpa-2.5Mpa
适用温度：0℃-85℃
连接方式：法兰连接
适用介质：水
阀体材质：铸铁、铸钢、碳钢、不锈钢
法兰标准：GB/T 17241.6 GB9113
试验标准：GB/T 13927 AP1598

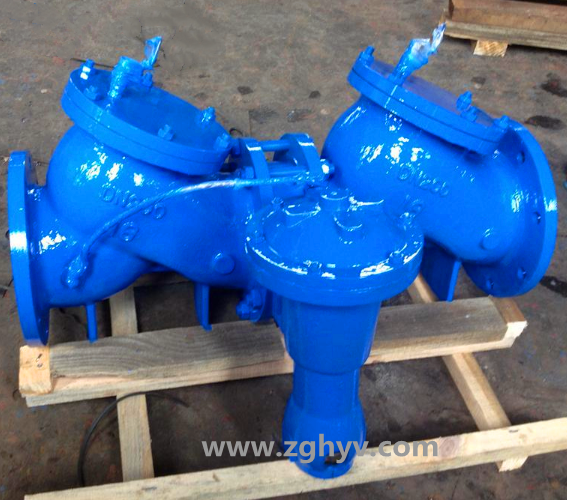

倒流防止器用于防止生饮用水管道发生回流污染的安全装置，是我公司引进国外 技术自行研制开阀的、安全可靠、防止饮用水回流污染的新代水力控制阀阀门，以确保生活饮用水的卫生和安全。HS41X-16A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。该过滤器排水器上腔用高压软管与 级止回阀进口端连接。 、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组。倒流防止器填补国内阀门领域的空白。

带过滤器倒流防止器安装部位：

1. 自来水管网接入用户的接户管水表后面。

2. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。

3. 生活饮用水水箱的进水管上（水箱底部进水时）。

4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。

5. 安装地应保持环境的清洁卫生，必要时对环境进行消毒。

工作原理：

YQDFQ41X-10Q,YQDFQ41X-16Q球墨铸铁倒流防止器是在阀门系统增设一个排水泄压装置，这样即使二级止回密封同时破坏，其也能起到防止回流污染的作用。其工作原理：

（1）. 正常供水：

a. 清洁市政生活水从 级止回阀经过排水器到第二级止回阀出口向用户供水， 级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与 级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差ΔP1=0.035MPa，推动阀瓣下移，排水器关闭，倒流防止器正常供水；

b. 当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差ΔP1=0.035MPa，排水器仍呈关闭状态，如进口压力下降，中间腔和阀前压差ΔP1≤0.022MPa时，则排水器控制弹簧推开阀芯，打开排水器让中间腔排水，使ΔP1保持在0.035MPa；

（2）密封失灵时：

a. 球墨铸铁倒流防止器之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如 级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回 级止回阀。

b. 当阀后压力高于阀前压力时，如供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降Z零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。

（3）本阀开启压力≤0.07MPa，规范规定在0.06～0.1MPa范围内，进水口止回阀工作压差为0.035MPa，总的压力损失请参考

曲线图。
