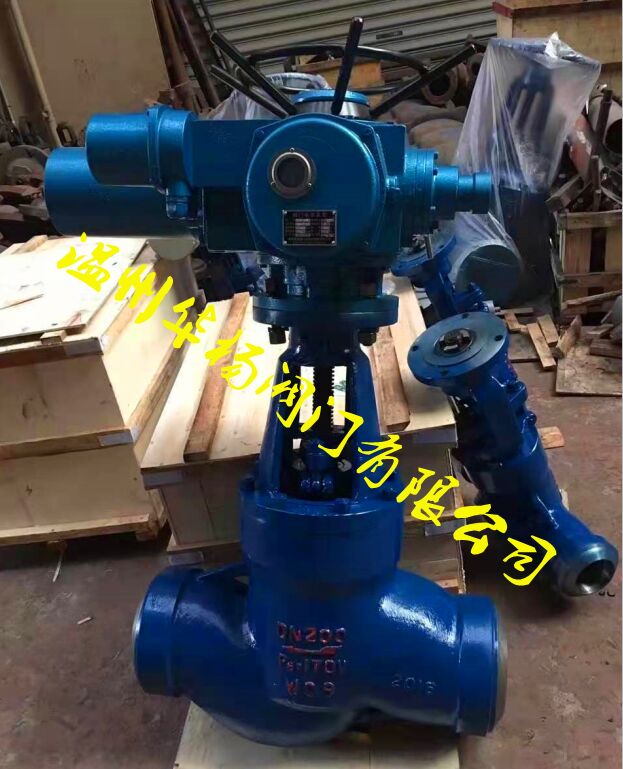

电动高压截止阀 J961Y-P54170V

产品详情

详细资料:

电动高压截止阀技术标准:
1、阀门设计与制造按API 623-2013、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的规定;
2、阀门试验按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的规定;
3、结构长度按ASME B16.10-2009、JIS E101、GB/T 12221-2005和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸;
4、焊接坡口按ASEM B16.25-2012、JB/T 3595-2002,NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸;
5、压力温度额定值按ASME B16.34-2013和GB/T 12224-2005等的规定。

电动高压截止阀特点用途:
1、高温高压截止阀与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、高温高压截止阀适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。

电动高压截止阀适用范围:

工作温度V型≤540℃≤570℃;其余型≤540℃≤570℃
阀体材料V型铭钼钒钢ZG20CrMoV或ZG15CrMoV
适用介质水、蒸汽

电动高压截止阀零件材料

零件名称材料牌号
阀体WCBWC6WC9
阀板WCBWC6WC9
阀盖2512Cr1MoVA
阀杆2Cr1320Cr1MoVA
阀座2512Cr1MoVA
密封环S软钢(增强柔性石墨)S软钢(增强柔性石墨)S软钢(增强柔性石墨)
填料增强柔性石墨
支架WCBWCB或WC6
阀杆螺母 ZQAL9-4
四开环1Cr1320Cr1MoVA

电动高压截止阀性能规范

型号公称压力试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质
强度试验密封试验/上密封试验
Z961(960、962)
Y-250
2537.527.5-≤425水、蒸汽
Z961(960、962)
Y-320
3248.036.0-≤425
Z961(960、962)
Y-P54 100
-30.022.0P5410≤540蒸汽
Z961(960、962)
Y-P54 170
-48.036.0P5417≤540

执行标准

设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要尺寸

公称通径

主要外形尺寸和连接尺寸(mm)

L

D1

D2

D3

α

H


J961H-100、200、250、320 J961Y-P54100V、P54140V、P54170VY


15

150

17

36

/

37.5°

518

20

135 170

22

42

/

37.5°

518

25

135 170

26

42

/

37.5°

518

32

170 180

31

44

/

37.5°

560

40

230

38

60

/

37.5°

545

50(1)

250

50

82

/

32°

728

50(2)

320 350

50

82

/

32°

748

65

370 260

69

100

110

32°

829

80

400 430 470

84

108

130

32°

898

100

455 560

107

144

165

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278

J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V

15

150

17

40

/

37.5°

518

20

135 170

22

46

/

37.5°

518

25

135 170

26

46

/

37.5°

518

32

170 180

31

49

/

37.5°

560

40

230

38

60

/

37.5°

545

50(1)

250

50

90

/

32°

728

50(2)

320 350

50

90

/

32°

748

65

370 260

69

104

110

32°

829

80

400 430 470

84

110

140

32°

898

100

455 560

107

148

170

32°

913

125

600

124

170

184

32°

1182

150

700

146

180

212

32°

1278
