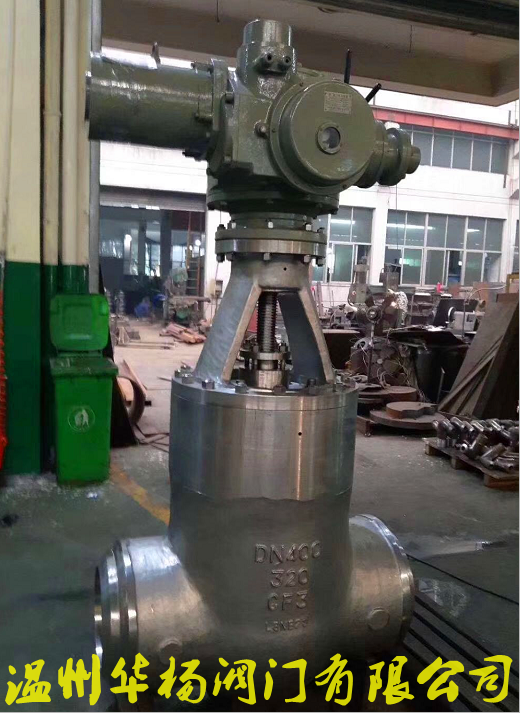

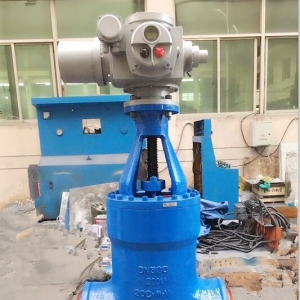

浙江Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 高温高压电动电站闸阀

产品详情

详细资料:

高温高压电站闸阀特点:
(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
(2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
(3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
(8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
(9)形体简单 , 结构长度短,制造工艺性好,适用范围广。
(10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活. 特点:


产品外形及结构尺寸

Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
1256001001036--970308
150700155139210523051800500
175759175148510523052700664
225850200165010523052700867
2509002221795115445818001203
30012542942080115445820002125


Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
100458105870911305970257
1256001321115911305970350
150700183139010523051200500
175750175148510524581800664
225850217165010524582700960
2509002611795115445840001203
30013003051700137861040002180
3501550338715253661058005591


Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DNLdHL1D0转矩/N·m重量/kg
100550105140911305970257
125600124111510523051200350
150700150139010523052000520
175750175148510524582000680
225850217165010524582700990
30013972652265137861040002632
35015503682536137861058002600

1、高温高压电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、高温高压电站闸阀主要压力等级

公称压力 200、250、320

工作压力P 55 100V、P 55 140V、P 55 170V

3、高温高压电站闸阀结构优势

1.采用压力自紧式密封,阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

4. 高温高压电站闸阀相关标准

JBT 3595-2002电站阀门 一般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

产品零部件材料

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀零部件材料
型号材料
阀体、阀盖闸板阀座阀杆
Z961Y-P54100V铬钼钒钢铬钼钒钢堆焊钴铬钨铬钼钒钢堆焊钴铬钨渗氟钢
