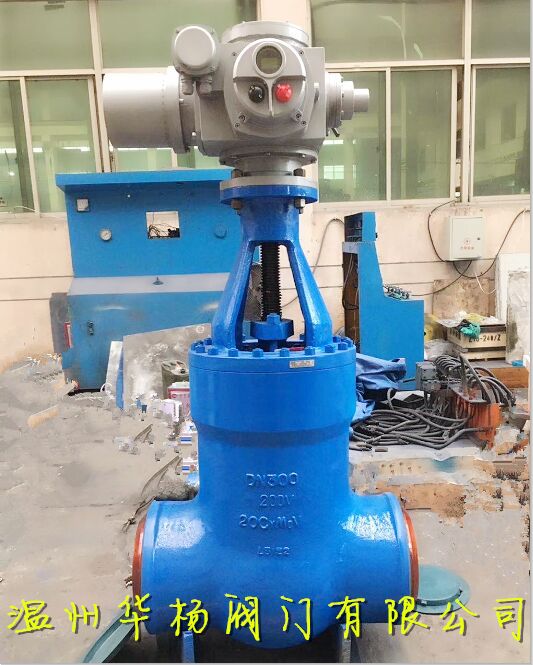

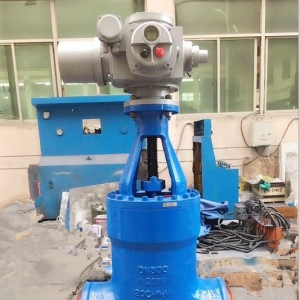

浙江Z961Y焊接闸阀

产品详情

详细资料:

Z961Y-DN200自密封焊接闸阀原理;闸阀标准;闸阀特点;闸阀作用:

1:闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52’。

2:楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

3:Z961Y闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

4:闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

5:开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。

因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

6:有的闸阀,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

7:闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。


Z961Y-P54140V闸阀的安装与维护应注意以下事项:

1.手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

2.双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。

3.带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。

4.双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。

5.双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。

6.如果阀门经常开关使用,每月至少润滑一次。


Z961Y电动焊接闸阀主要外形尺寸,连接尺寸及重量:



标准规范:

设计制造标准:JB/T 3595、GB/T12234、ASME B16.34

结构长度标准:JB/T 3595、GB/T 12221-2005

接口连接尺寸:JB/T 3595、GB/T 12224

压力温度等级:JB/T3595、GB/T 12224-2005

试验检验标准:JB/T3595、MSS SP61、GB/T 13927-2008


结构特点

设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。

材质符合ASME、JIS、GB、JB、DL等国内外相关标准。

所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成,密封副配对合理,密封性能好:耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。

上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成,密封可靠、耐腐蚀,更换填料可在不停机的情况下进行,不影响系统运行。

体盖采用压力自紧式密封结构,压力越高,密封性能越好。

闸阀采用双闸板或弹性闸板结构,密封可靠,动作灵活,维修方便。

阀杆螺母与支架连接部分安装了推力球轴承,转动力矩小、启闭灵活、省力省电。

电动装置择优选用名牌产品,具有体积小、重量轻、功能全、性能可靠的优点,还可与程控电脑配套使用,进行远距离操作。

1.采用压力自紧式密封,阀体支管两端为焊接连接[1]。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。


Z961Y焊接闸阀售前服务

产品介绍,技术交流,非标产品设计,疑难解答。


Z961Y焊接闸阀售中服务

守信合同,保证及时供货,随时保持与客户联系。

对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。


Z961Y焊接闸阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月,实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。

对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
