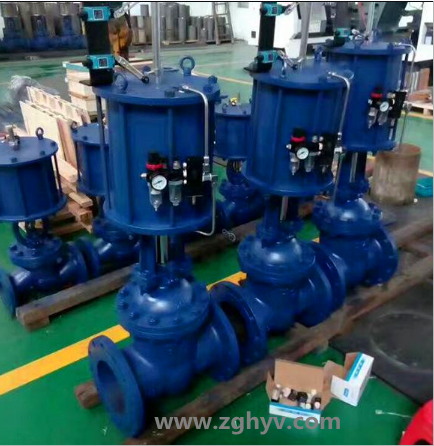

Z641H气动闸阀

产品详情

详细资料:
气动闸阀Z641H说明:
Z641H气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。
为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。
由于其技术 ,性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
气动闸阀Z641H主要性能参数 公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC

气动闸阀主要连接尺寸和外形尺寸


DNDD1D2bfLHDsD0Z-d气源接头重量Kg
501601251001632508651602504-18M12×1.2542
8019516013520328011001603008-1854
10021518015520330012001603508-18100
15028024021024335013802194008-23135
200335295265263400158027340012-23270
250405355320303450171027340012-25M20×1.5350
300460410375304500188032550012-25480
350520470435344550218042650016-25570
400580525485364600232545955016-30900
450640585545404650257050055020-301560
500705650608444700280060060020-34M24×1.51820
600840770718485800301060060020-41M27×1.52850



工作原理及特点

  本系列产品以O.4~O.6MPa(表压)净化压缩空气作为工作动力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。
  双层气缸和缓冲机构的工作原理,按闸阀工作的四个阶段分述如下:(附插原理图①、②、③、④)
  1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的Z大静摩擦力,带动闸板上升。压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
  2、闸阀开启的后阶段:在闸板稍稍开启以后j下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直Z到了全开位置。
  3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
  4、闸阀关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进Z闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。


气动闸阀主要零件材质

阀体、阀盖、阀板铸钢
阀体及闸板的密封面合金钢
阀杆不锈钢
双头螺栓35号钢
气缸20号无缝钢管
活塞铸铝合金
手动螺母青铜
密封圈石棉橡胶板
缠绕式金属石墨垫片
活塞环及轴环耐油橡胶○型圈
填料函石墨石棉绳

订货须知:


    一、①Z641H气动闸阀产品名称与型号②Z641H气动闸阀口径③Z641H气动闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
