‍‍‍‍详细资料:

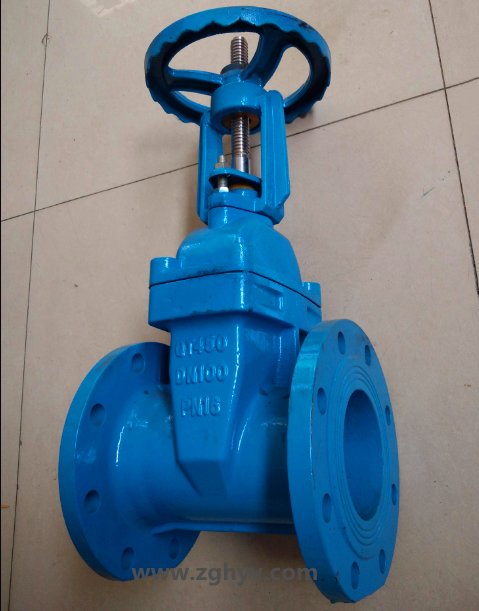

RRHX/Z41X-16明杆弹性座封闸阀的优势：
1、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
2、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
3、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
4、形体简单，结构长度短，制造工艺性好，适用范围广。
5、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
6、结构长度（系壳体两连接端面之间的距离）较小。
7、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
8、介质可向两侧任意方向流动，易于安装。
RRHX/Z41X-16明杆弹性座封闸阀除具有结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活等优点之外，并可以较直观阀门开度，启闭迅速可靠，故常应用消防及工业系统。一般安装于距地面较高位置。

明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常用于消防及工业系统。一般安装于距地面较高的位置。我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与 的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
明杆弹性座封闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等

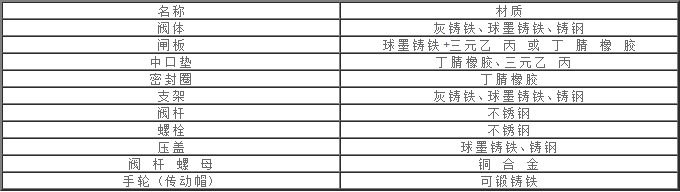

明杆弹性座封闸阀主要零部件材料

明杆弹性座封闸阀主要外形连接尺寸

结构示意图

主要技术参数

公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

【质量保证】

　　1. 产品设计制造工艺及加工措施：

　　1.1 阀门主要零件材料化学成份、机械性能符合中华人民共和国国家材料标准的规定。铸件表面质量按国家的规定，材料的修补焊接按ASME B31.3的规定。

　　1.2 阀门阀体的材料有专门定点的合格分供商厂家提供，对阀门阀体材质的质量有严格的人员把关，毛坯出厂提供合格证和材质检验报告。

　　1.3 阀门外表内腔均经喷丸、打磨处理，并经高压防锈液清洁内腔污渍后高温加热去油污喷涂防锈剂。

　　2.本厂阀门产品的制造精度有工艺、工装保证，设计制造按有关设计工艺标准严格执行。每一个生产工序有检验把关，对每一个零件检验，产品装配后对每一台阀门进行性能和压力试验，符合产品设计图和生产、制造标准。

　　3.本厂阀门产品生产过程采用 的工艺加工手段，拥有各类完善的机械加工及检测设备，能满足产品设计及工艺要求，满足产品设计图的需要。

　　3.阀门整台组装后，按国家检验标准进行阀门压力试验和整体调试，使阀门运转灵活、无卡阻现象，密封件应接触良好，以保证阀门热态工作运行条件下，动作灵活，密封良好。

　　4.阀门调试完毕后，整体包装汽车运输Z现场。

　　5.未尽事宜按有关规范、标准执行。

　　【工厂检验】

　　1.所有阀门产品及其主要零部件，出厂前必须进行测试检验，合格后方能出厂。

　　2.阀门及其附件的承压部分均需在厂内分别进行水压强度试验，试验压力为公称压力的1.5倍，保压10分钟，以无渗漏水和无结构损伤为合格。

　　3.阀门总装后应进行密封性水压试验，试验压力取1.1倍公称压力，保压10分钟，以无渗漏现象为合格。

　　4.按API 598的规定进行0.6MPa的气密封试验。

　　5.阀门总装后，应进行启闭试验，以保证动作的灵活性及全开、全关位置的正确。

　　6.未尽事宜按有关规范、标准执行。

订货须知：

    一、①RRHX/Z41X明杆弹性座封闸阀产品名称与型号②RRHX/Z41X明杆弹性座封闸阀口径③RRHX/Z41X明杆弹性座封闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。‍‍‍‍
