焊接截止阀|焊接闸阀

详细资料：

结构特点及用途

1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。

2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。

3、产品结构简单、紧凑合理、检修方便、使用寿命长。

4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。

5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。

6、DS系列水封阀门适用于公称压力≤1O.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

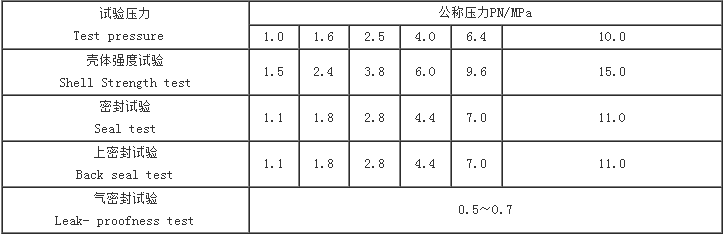

主要性能规范 Chief property and specification

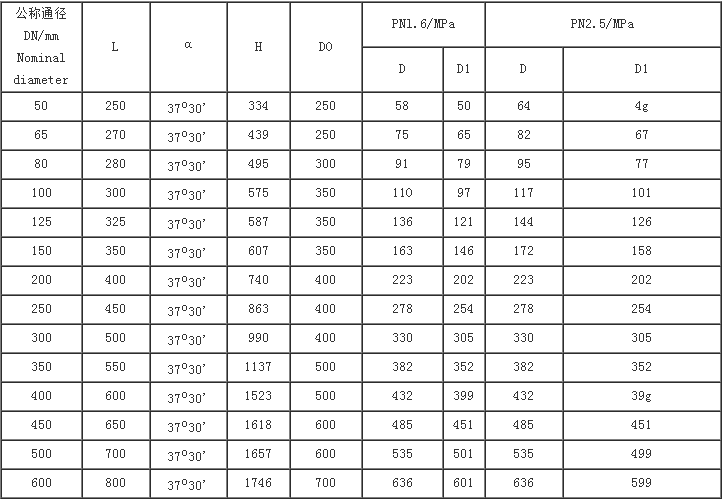

水封闸阀主要尺寸/mm Main dimensions
DS/Z64H-16、25 DS/Z64Y-16I、25I

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

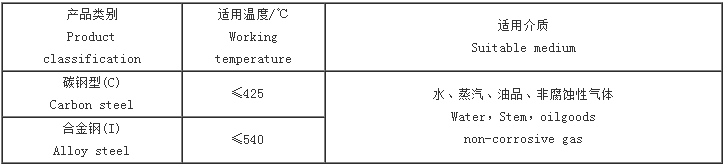

使用范围 Scope of use

DS/Z44H水封闸阀设计与制造标准：

●设计与制造：GB12234
●法兰尺寸：GB9113　JB79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---

订货须知：

    一、①DSZ41H/DSZ44H水封闸阀产品名称与型号②DSZ41H/DSZ44H水封闸阀口径③DSZ41H/DSZ44H水封闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
