电站闸阀您现在的位置: 首页  > 电站闸阀

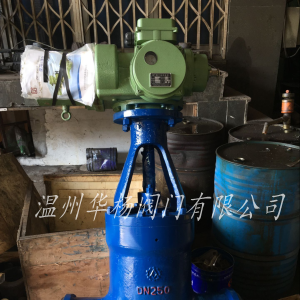

Z961Y-P54170V高温高压闸阀

产品详情

详细资料:

电站闸阀工作原理:

开启过程

1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直Z到全开位置,阀杆提升到 位置,球体旋转到全开位置。
关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

本产品的品牌是一五,型号是z961y,连接形式是焊接,主体材料是铸钢,公称通径是dn50-dn300(mm),适用介质是水,材质是铸钢,密封形式是硬密封型,标准是国标,外形是大型,流动方向是双向,驱动方式是手动,零部件及配件是配件,用途是疏水,压力环境是高压,工作温度是高温,类型(通道位置)是直通式

Z961Y、Z962Y产品结构特点:
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动

高温高压电站闸阀特点:
(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
(2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
(3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
(4)水锤现象不易产生。原因是关闭时间长。
(5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
(6)结构长度(系壳体两连接端面之间的距离)较小。
(7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
(8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
(9)形体简单 , 结构长度短,制造工艺性好,适用范围广。
(10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活. 特点:

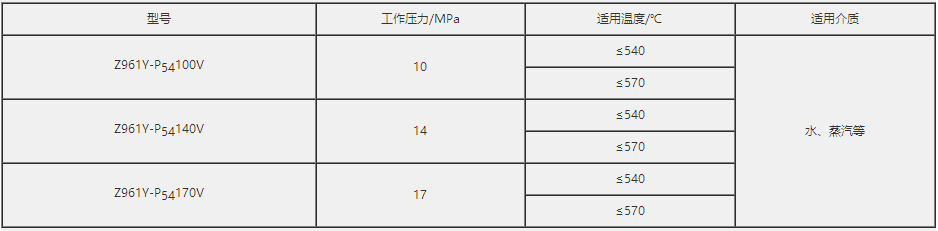

高温高压电动电站闸阀 主要性能参数

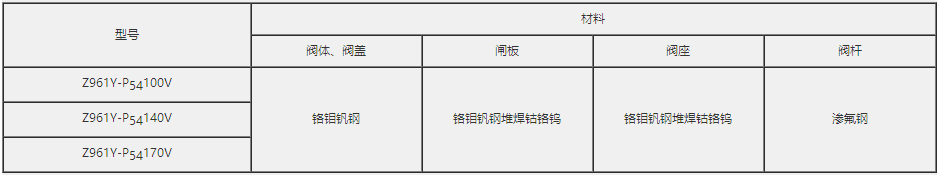

高温高压电动电站闸阀 主要零件材料

电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封,压力越高,密封性能越好。

3、流动阻力小:阀门通道为直通型,介质成直线流动,流动阻力损失很小。

4、启、闭力矩小:本阀采用手动(电动)操作,操作装置中配螺母采用内涵式结构,并可自注油嘴加注润滑剂,减小磨轻松灵活。

5、便于操作:本阀采用明杆升降式,阀杆从手轮上梯形螺纹在阀杆的上半部,不与介质直接接触,不受介质腐阀门开启高度可以从螺纹处直接看出,便于操作。

6、密封可靠:本阀闸板采用楔式弹性单闸板结构,动补尝由于异常负荷或温度引起的阀体变形,密封可靠,不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ,电动阀门同电动装置驱动,使闸板上升、下降,从而 带动闸板上、下运动,开启、关闭阀门,手动阀门 ,采用手轮,顺时针方向旋转,闸板下降,阀门关闭,逆时针方旋转,闸板上升,阀门开启。

200℃以上的高温阀门,由于安装时处于常温,而正常使用后温度升高,螺栓受热膨胀,间隙加大,所以必须再次拧紧,叫做“热紧”,操做人要注意这一工作,否则容易发生泄露。

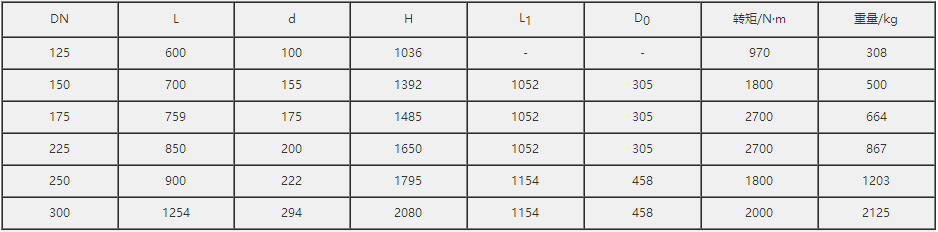

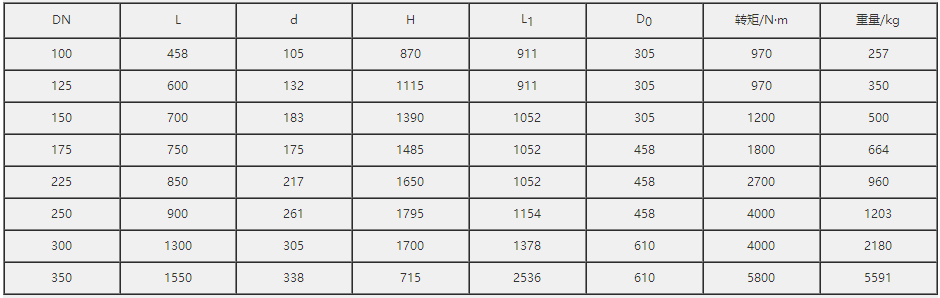

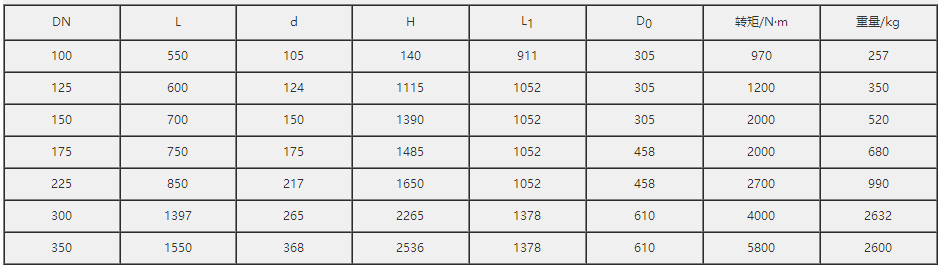

高温高压电动电站闸阀 主要外形尺寸

Z961Y-P54100V 型高温高压电动电站闸阀

Z961Y-P54140V 型高温高压电动电站闸阀

Z961Y-P54170V 型高温高压电动电站闸阀

订货须知:

    一、①Z961Y-P54170V高温高压闸阀产品名称与型号②Z961Y-P54170V高温高压闸阀口径③Z961Y-P54170V高温高压闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
