电站闸阀您现在的位置: 首页  > 电站闸阀

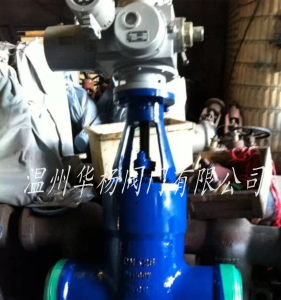

Z62Y双闸板闸阀

产品详情

详细资料:
Z62Y高温高压电站闸阀结构特点:
1.
产品设计制造按ASMEB16.34E101标准,可与进口设备配备使用。
2.
阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3.
支管两端为对焊连接,适应不同的接管要求。
4.
阀瓣、阀座的密封面采用stellite司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.
阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.
阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.
电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。

Z62Y高温高压电站闸阀标准规范:
设计制造标准:ASMEB16.34E101
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008

结构特点:
设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成,密封副配对合理,密封性能好:耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成,密封可靠、耐腐蚀,更换填料可在不停机的情况下进行,不影响系统运行。
体盖采用压力自紧式密封结构,压力越高,密封性能越好。
闸阀采用双闸板或弹性闸板结构,密封可靠,动作灵活,维修方便。
阀杆螺母与支架连接部分安装了推力球轴承,转动力矩小、启闭灵活、省力省电。
电动装置择优选用 产品,具有体积小、重量轻、功能全、性能可靠的优点,还可与程控电脑配套使用,进行远距离操作。

1.采用压力自紧式密封,阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

产品零部件材料

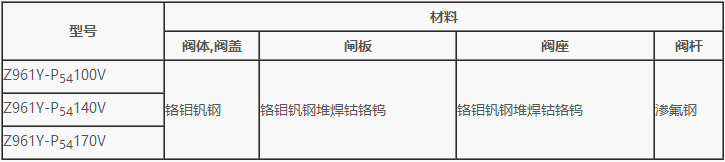

Z961Y-P54100V,Z961Y-P54140V,Z961Y-P54170V 型高温高压电动电站闸阀零部件材料

产品外形及结构尺寸

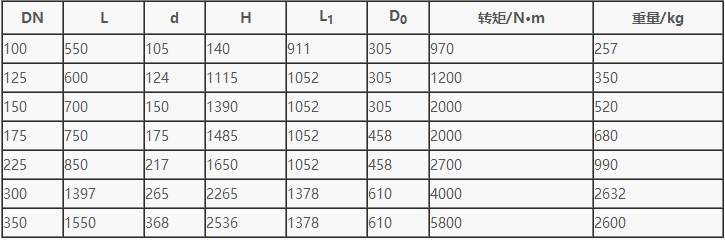

Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

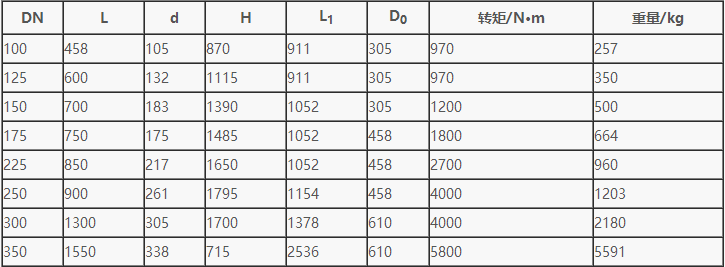

Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

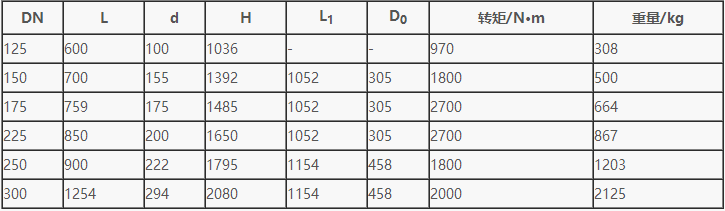

Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)

电动铬钼钒钢闸阀特点:

(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
 (2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
 (3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
 (4)水锤现象不易产生。原因是关闭时间长。
 (5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
 (6)结构长度(系壳体两连接端面之间的距离)较小。
 (7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。
 (8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。
 (9)形体简单 , 结构长度短,制造工艺性好,适用范围广。
 (10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活. 特点:

订货须知:

  一、①Z62Y双闸板闸阀产品名称与型号②Z62Y双闸板闸阀口径③Z62Y双闸板闸阀是否带附件以便我们的为您正确选型。     二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。     三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
