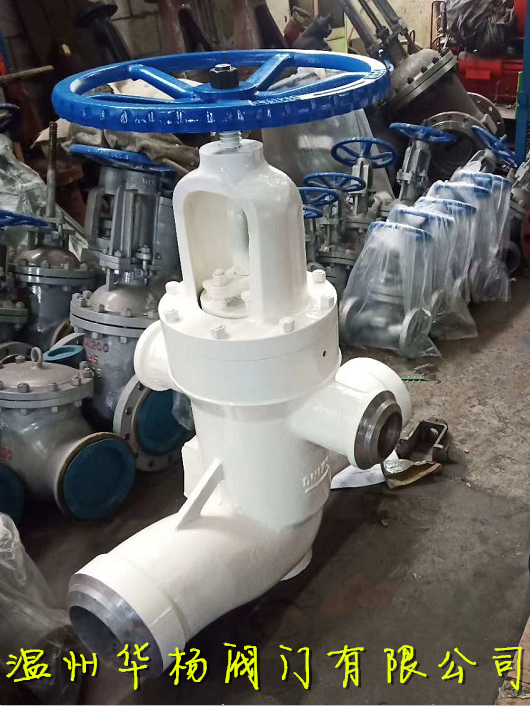

H62Y高加出口阀

产品详情

详细资料:

高加出口止回阀止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质.

高加进出口四通阀结构特点:

1.阀门中腔采用压力自紧密结构,密封性好;

2. 阀门上部设计了手轮关紧结构,高加解列、检修时,旋下手轮顶紧阀瓣,可防止给水泄漏进入高加及导致密封面损坏,防止误操作而使给水进入高加,并在阀门因意外卡阻时也能够顺利关闭阀门;

3. 进口阀采用了外置活塞室结构,控制介质为凝结水,控制系统因在低温度、低压力、低压差下工作而具有较高的可靠性;



 高加给水加热器用进口阀(入口阀)、出口阀(出口止回阀)系列产品分别用于50MW-600MW锅炉高压加热器进口和出口处,作为高加的保护阀门。高加运行过程中,当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高,易造成高压给水倒灌入汽轮机。为防止事故发生,当汽侧水位达到报警水位时,电接点水位发讯器接点接通,快速启闭电磁阀打开,凝结水进入进口阀活塞上方,进口阀瓣关闭,切断进口高加的给水,同时旁路打开,给水经旁路进入锅炉,高加解列,从而保证机组正常运行。高加投入时,进口阀阀瓣在系统内给水压力作用下自动开启并切断旁路,给水经过高压加热器后进入锅炉,从而提高电厂的热效率并保证机组安全运行。


1、进口阀采用了外置活塞室结构,控制介质为凝结水,控制系统因在低温度、低压力、低压差下式作而具有较高的可靠性;
2、阀门上部设计了手轮关紧结构,高加解列、检修时,旋下手轮顶紧阀瓣,可防止给水泄漏进入高加、防止高压新式下的泄漏导致密封面损坏,防止误操作而使水进入高加,并可防止阀门因意外卡组而使阀瓣不能顺利关闭。
高加进出口四通阀(H62Y、高加出口止回阀)示意图如下:



高加进出口四通阀主要零件材料

阀体: 碳钢,阀盖: 碳钢



阀杆:铬钼钢,密封圈:增强柔性石墨

阀瓣:硬质合金,阀座:硬质合金

填料:柔性石墨,支架:碳钢

高加进出口四通阀主要型号规格:

型号:H61Y;H62Y

公称压力:PN 20.0,25.0,30.0mpa



公称通径:DN 175,225,275,300mm

高加联成阀动作原理:
高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较 ,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。
我公司生产的高加保护阀【高加联成阀】用于高压加热器给水保护系统,在高压加热器发生故障或其它原因甩高加时,快速切断高加给水,使高压加热器解列,给水通过旁路进入锅炉,从而保护高压加热器,使机组正常运行。我公司的高加保护阀根据不同的机组及系统要求分为三种形式:
1. 气动高加联成阀(高加入口三通阀)高加联成阀,介质流线好,流阻小,性能可靠。该阀为三通阀,给水由侧面进口引入,向下出口进高压加热器,另一侧出口与旁路管道相联。阀门有上下两个密封面,高加正常运行时,该阀开启,阀瓣上移与上密封接触,旁路切断。当高加发生故障或其它原因需要甩高加时,阀瓣下移,关闭阀门,给水通过另一侧出口由旁通管道直接进入锅炉,而不通过高压加热器,使高加解列。
该阀有两个阀座,下阀座直接焊于阀体上,上阀座与阀体采用密封圈密封,保证正常工作和长期运行时不发生泄露。密封面堆焊司太立(Stellite)合金,耐磨损,抗檫伤,寿命长。电动装置采用引进里米托克、西门子或进口高速 电动装置,性能可靠稳定;阀杆采用特殊设计工艺,保证开关时间≤30秒。该阀和出口阀(电动闸阀)配套,确保高压加热器安全运行。
2.
H61Y-200气动高加联成阀 高加出口阀,液控四通高加联成保护阀(进口阀)
该阀为液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。

订货须知:

    一、①H62Y高加出口阀产品名称与型号②H62Y高加出口阀口径③H62Y高加出口阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
