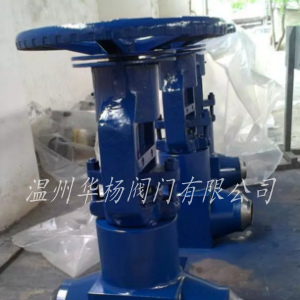

高温高压闸阀

产品详情

详细资料:

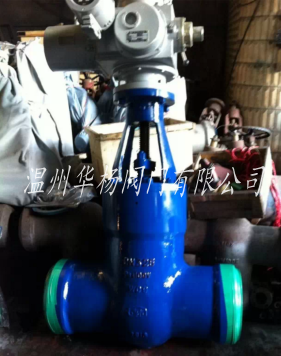

Z961Y高温高压电动闸阀的主要特点:

(1)流体阻力小。闸阀闸体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。

(2)启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比,闸阀的启闭较为省力。

(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的。便子安装,适用于介质的流动方向可能改变的管路中。

高温高压焊接闸阀工作原理:

设计制造按JB/T3395等标准,可与国产设备配套使用。高温高压焊接闸阀中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为焊接结构,适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好。阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。


Z960Y、Z962Y主要外形尺寸:


公称通径DNNominal diameter主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions电动装置Electric dewice重量(kg)Weight

dLHL1L2

Z960H、Z962H、Z960Y、Z962Y-250

100844061164437277DZW45234

1251004831402437277DZW60343

1751587111650554309DZW180638

2252008641650554309DZW180654

30028010672106764398DZW3501973

Z961H、Z962H、Z961Y、Z962Y-320

100965331236437277DZW60291

1251186101302437277DZW60315

1501487621403526283DZW90672

1751487621650554309DZW180684

22522210411650554309DZW180696

Z960H、Z961H、Z960Y、Z961Y-P54 100V

1751487621650554309DZW180683

22522210411650554309DZW180704

25022210411795554309DZW1801214

30029412452080554309DZW2502125

Z961H、Z962H、Z961Y、Z962Y-P54 170V

125986301230437277DZW60312

22518610601680554309DZW1801401

30027813972265764 DZW5002834

32531014482265690398DZW5002632

35033815502536715 DZWC-45591


性能规范Property and specifiecation:


产品型号

公称压力试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质

强度试验密封试验/上密封实验

Z961Y-2502537.527.5-≤425水、蒸汽、蒸汽

Z962H-320324836-≤425

Z960Y-P54100-3022540℃为10MPa≤540

Z962Y-P54170-4836540℃为17 MPa≤540


Z962H、Z962Y主要零件材料Matecrial for main parts:


零件名称Part name材料牌号Material designation

阀体BodyWCBWC6WC9

阀板DiscWCBWC6WC9

阀盖Bonnet2512Cr1Mo1VA

阀杆Stem1Cr17Ni220Cr1Mo1VA

阀座Seat2512Cr1Mo1VA

密封环Sealing ringS软钢(增强柔性石墨)S soft steel (flexible graphite)S软钢S soft steelF软钢F Soft steel

填料Packing增强柔性石墨Fexible graphite

支架YokeWCBWCB或WC6

阀杆螺母Stem nut45(ZCuZn25A16Fe3Mn3)

四开环Four piece ring1Cr1320Cr1MoVA


安装。

 1、高温高压电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

  高温高压闸阀

压力与温度基准 JB/T3595 ANSI B16.34

2、高温高压电站闸阀主要压力等级

公称压力 200、250、320

工作压力P 55 100V、P 55 140V、P 55 170V

3、高温高压电站闸阀结构优势

1.采用压力自紧式密封,阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。


Z961Y、Z962Y产品结构特点:


1、中部无阀盖压力自紧式连结

2、闸板为要楔式弹性单闸板或楔式双闸板结构

3、闸板/阀座双面堆焊钻基硬质合金

4、抗高温蠕变设计

5、阀杆采用渗氮型沉淀硬化不锈钢

6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动


订货须知:


    一、①Z961Y高温高压闸阀产品名称与型号②Z961Y高温高压闸阀口径③Z961Y高温高压闸阀是否带附件以便我们的为您正确选型。


    二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。


    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
