详细资料：

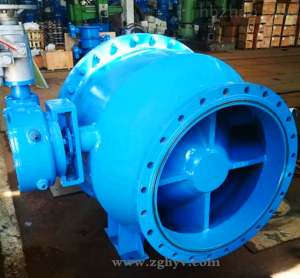

HH48X缓闭蝶式止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管道、水泵的安全运行。

缓闭蝶式止回阀工作原理:

消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

主要零件材料

主要技术参数

主要外形尺寸(法兰连接尺寸：按JB/T79—94)

水力控制阀前要安装过滤器，并应便于排污的要求。

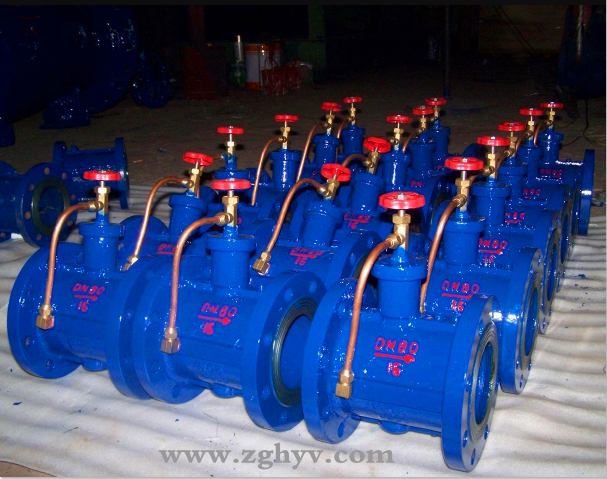

     水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。(注：内阀内一般消耗损伤品为膜片和○型圈，其它内部零件损伤甚少)
     1.先将主水力控制阀前后端闸阀关闭。
     2.将主水力控制阀盖上的配管接头螺丝松开,释放阀内压力。
     3.将所有螺丝取下，包括控制管路中的必要铜管的螺帽。
     4.取水力控制阀阀盖和弹簧。
     5.将轴芯、膜片、活塞等取下，切勿损伤膜片。
     6.将以上各项东西取出后，检查膜片及○型圈是否损坏；如无损坏请勿再分自行争其内部零件。
     7.如发现水力控制阀膜片或○型圈有损坏，请将轴芯上的螺帽松脱，逐浙分解出膜片或型圈，取出后重新换上新丹片或○型圈。
     8.详细检视主阀内部水力控制阀座、轴芯等是否有损坏，若有其它杂物在主阀内部将其清理出。
     9.依反向是顺序将更换后的零部件组合装好主阀，注意阀门不能有卡阻现象。

其主要特点如下
1、消声缓闭止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、消声缓闭止回阀缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
3、消声缓闭止回阀橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、消声缓闭止回阀橡胶缓冲，启闭平稳，无振动，无噪音。
5、消声缓闭止回阀比老式止回阀六阻小，有明显的节能效果
 消声缓闭止回阀工作原理
  消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。

安装
1.  消声缓闭止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的Z好采用水平方向安装
   2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向一致
3.  在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修
4. 在坚固法兰连接螺栓时，应注意对称均匀坚固 。

订货须知：

    一、①HH48X缓闭蝶式止回阀产品名称与型号②HH48X缓闭蝶式止回阀口径③HH48X缓闭蝶式止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
