详细资料：

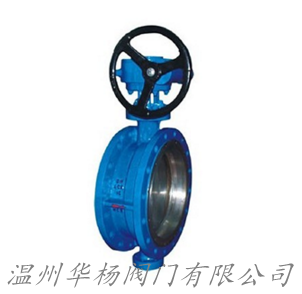

D342H弹性金属密封蝶阀结构特点：
①弹性金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
②弹性硬密封蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
③“U”型密封圈使用寿命长，阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装、耐高温、耐低温、耐腐蚀性。
⑤蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。
⑦弹性密封蝶阀结构 ，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠
D342H弹性金属密封蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
D342H弹性金属密封蝶阀零件材料与工况： D342H弹性金属密封蝶阀 PN16/PN25 对夹式弹性金属硬密封 订货须知： 一、①D342H弹性金属密封蝶阀产品名称与型号②D342H弹性金属密封蝶阀口径③D342H弹性金属密封蝶阀是否带附件以便我们的为您正确选型。零件名称 材料 阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 密封圈 不锈钢、聚内脂、抗磨材料 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料 柔性石墨 主要尺寸及重量：
公称通径 结构长度
标准值外形尺寸（参考值) 连接尺寸(标准值) 重量
(kg)H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 14 100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 16 125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 26 150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 28 200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 44 250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 68 300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22 85 350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22 121 400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-22 140 450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 190 500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 260 600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 380 700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 450 800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 650 900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830 1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050 1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 公称通径 结构长度
标准值外形尺寸（参考值） 连接尺寸(标准值) 重量
(kg)H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa 毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 45 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 69 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 86 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 122 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 141 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 191 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 260 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 380 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 450 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 650 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
