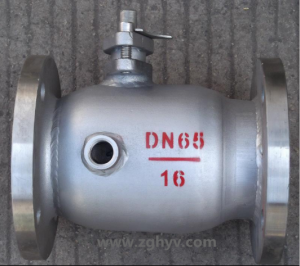

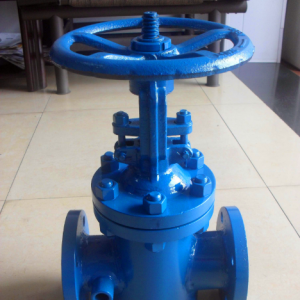

闸阀又称闸板阀或闸门阀,应用Z广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点:
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短,制造工艺性好,适用范围广。
性能规范
型号 | 公称压力 | 试验压力 | 适用温度(℃) | 适用介质 | 保温套压力 | |
壳体 | 密封 | |||||
BZ41W-16P(R) | 1.6 | 2.4 | 1.8 | ≤350 | NITRIC ACID | ≤1.0 |
硝酸类 | ||||||
BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | ≤350 | NITRIC ACID | ≤1.0 |
硝酸类 |
主要外形尺寸和连接尺寸(mm)
型号 | 压力 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | b | z-d | H | D0 | |||
BZ41W-16P(H)PT | 1.6 | 40 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 310 | 200 |
50 | 250 | 180 | 145 | 120 | 18-3 | 4-18 | 358 | 240 | ||
65 | 265 | 195 | 160 | 135 | 20-3 | 8-18 | 373 | 240 | ||
80 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 435 | 280 | ||
100 | 300 | 245 | 210 | 185 | 22-3 | 8-18 | 500 | 300 | ||
125 | 325 | 280 | 240 | 210 | 24-3 | 8-23 | 614 | 320 | ||
150 | 350 | 335 | 295 | 265 | 26-3 | 12-23 | 674 | 360 | ||
200 | 400 | 405 | 355 | 320 | 30-3 | 12-25 | 818 | 400 | ||
250 | 450 | 460 | 410 | 375 | 30-4 | 12-25 | 969 | 450 | ||
300 | 500 | 520 | 470 | 435 | 34-4 | 16-25 | 1145 | 560 | ||
BZ41W-25P(H)PT | 2.5 | 40 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
50 | 250 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | 240 | ||
65 | 265 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | 280 | ||
80 | 280 | 230 | 190 | 160 | 24-3 | 8-18 | 500 | 300 | ||
100 | 300 | 270 | 220 | 188 | 28-3 | 8-15 | 614 | 320 | ||
125 | 325 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | 360 | ||
150 | 350 | 360 | 310 | 278 | 34-3 | 12-25 | 818 | 400 | ||
200 | 400 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 | ||
250 | 450 | 485 | 430 | 390 | 40-4 | 12-30 | 1145 | 560 | ||
300 | 500 | 550 | 490 | 448 | 40-4 | 16-34 | 1145 | 640 |
不锈钢保温闸阀工作原理:
转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用
闸阀具有以下优点:
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短,制造工艺性好,适用范围广。
闸阀的缺点如下:
密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
结构较复杂。
闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
闸阀的安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月Z少润滑一次。
结构特点:
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象,本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
不锈钢保温闸阀的特点:
重量轻:本体采用 球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
整体包胶:闸板采用的橡胶进行整体内、外包胶,欧洲 的橡胶硫化技术使得硫化后的闸板能够保证 的几何尺寸,且橡胶与球墨铸闸板接着牢靠,不易脱落及弹性记忆佳。水
精铸阀体:阀体采用精密铸造, 的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
订货须知:
一、①BZ41W保温闸阀产品名称与型号②BZ41W保温闸阀口径③BZ41W保温闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
