水力控制阀您现在的位置: 首页  > 水力控制阀

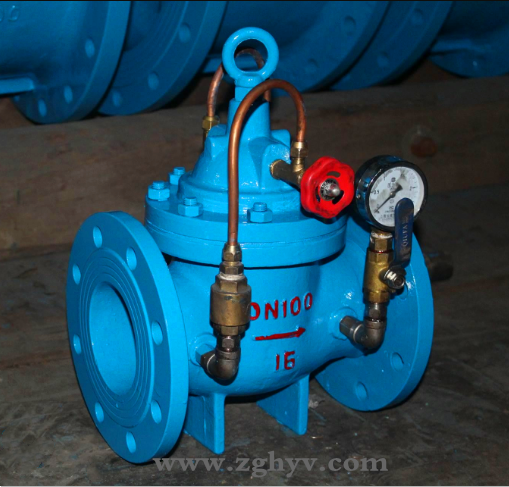

300X缓闭止回阀

产品详情

详细资料:

结构特点:

<A title=缓闭止回阀300X型 style="FONT-SIZE: 13px; TEXT-DECORATION: none; FONT-FAMILY: 宋体; COLOR: rgb(0,0,0); MARGIN: 0px" 缓闭止回阀300x型<="" a="">缓闭止回阀300X型由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。
缓闭止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。

<A title=缓闭止回阀300X型 style="TEXT-DECORATION: none; WHITE-SPACE: normal; WORD-SPACING: 0px; TEXT-TRANSFORM: none; COLOR: rgb(0,0,0); FONT: 13px/22px 宋体; MARGIN: 0px; WIDOWS: 1; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); TEXT-INDENT: 0px; -webkit-text-stroke-width: 0px" href="http://www.wzhyvalve.com  http://www.zghyv.com ,首先感谢您对我们华杨阀门的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务。最后华杨阀门祝福您----尊贵的客人!!! " 缓闭止回阀300x型<="" a="">

标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008



300X缓闭止回阀工作原理

300X型缓闭止回阀由主阀、单向阀、针型阀球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。缓闭止回阀从进口端给水时,水通过微形过滤器针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀

由主阀、单向阀、针型阀球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。缓闭止回阀从进口端给水时,水通过微形过滤器针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀

主要外形尺寸:

公称通径

                            尺    寸(mm)

DN(am)

    L

    A1

    A

    H1

    H

    F

20

150

200

282

106

172

116

25

160

200

282

106

172

116

32

180

200

282

106

172

116

40

200

210

320

137

225

168

50

203

210

320

137

225

168

65

216

215

330

145

270

180

80

241

220

330

178

289

210

100

270

230

410

232

375

284

125

300

245

420

286

420

310

150

330

260

420

318

450

370

200

400

280

430

413

722

463

250

480

300

450

502

769

525

300

550

320

460

600

906

625

350

622

340

470

638

1480

705

400

685

360

480

677

1027

778

450

750

360

480

677

1027

778

500

811

410

780

750

1110

690

600

935

456

888

850

1286

785

300X缓闭止回阀只要零件材质:

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢



订货须知:

    一、①300X缓闭止回阀产品名称与型号②300X缓闭止回阀口径③300X缓闭止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门专家为您审核把关。
