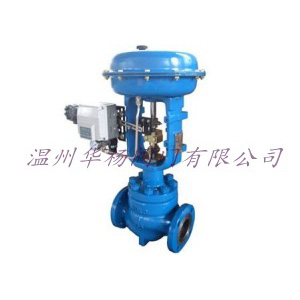

单座调节阀阀体内有一个阀芯和一个阀座，具有泄漏量小的特点。该阀不平衡力大，其允许压差较双座阀小，在高压差、大口径时，Z好配上阀门定位器。公称通径≥25mm的阀为双导向结构，只要改变阀杆与阀芯的连接位置就可实现气开或气闭。

单座调节阀主要特点及应用如下：

单座调节阀主要应用于允许泄漏量也较小压差不大的工作场合。

单座调节阀采用平衡型阀芯，不平衡力大，允许压差大，操作稳定。

单座调节阀特别适用于允许压差小、阀前后压差较小的工作场合。

单座调节阀特特别使用于压差较大且对泄露量要求不严格干净介质场合。

单座调节阀：合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。

单座调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

单座型调节阀适用于流量大，温度高，泄漏量要求不严格的场合。

单座型调节阀适合于低于0～-250℃状态下工作。

单座管型调节阀适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节，带有软密封结构的TP系列既有调节功能又有切断功能，是一种调节切断型的调节阀，也可作切断阀用。

单座调节阀 标准规格

阀体型式：直通铸造球型阀体

阀芯型式：非平衡式单座柱塞阀芯

公称通径：DN20~200 NPS 3/4〞~ 8〞

公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB

连接方式：法兰：FF、RF、MF、RTJ

焊接：SW、BW

法 兰 距：符合IEC 60534

阀盖形式：标准型（-5℃~230℃）、

散热片型（-45℃~大于230℃场合）、

低温加长型（-196℃~ -45℃）、波纹管密封型、

保温夹套型

填 料：V型聚四氟乙烯填料、柔性石墨填料等

密 封 垫：金属夹石墨密封垫

执行机构：电动：3810L系列智能型执行机构、PSL系列执行机构

表面涂漆：绿色 丙稀酸聚胺酯磁漆

单座调节阀 阀内部件

阀芯型式：单座柱塞

流量特性：等百分比、线性 、快开

内件材质：标准材质组合及使用温度、压力范围请参阅附录

单座调节阀 可提供的用户选择

阀体型式直通阀盖型式标准、加长型

材质WCB、WC9、304、316等材质WCB、WC9、304、316等

阀芯特性直线、等百分比、快开填料“V”型PTFE、

柔性石墨、波纹管

材质304、304+STL/PTFE、316、316+STL/PTFE

执行器气动:见表8

电动:见表7

定位器电气阀门定位器、智能型数字定位器

附件电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

单(双)座调节阀 型号编制

Z执行机构H结构形式-公称压力阀体材质公称通径

Z系列调节阀J:气动薄膜执行机构

H:气动活塞执行机构

R:电动3810L执行机构

D:电动PSL执行机构H直行程P:标准型单座调节阀

PF:软密封单座调节阀

PL:单座笼式调节阀

PG:带散热型单座调节阀

PV:波纹管型单座调节阀

PD:低温型单座调节阀PN16=16

CL150LB=150 LB

JIS10K=10KC=WCB

LC=LCB

P=CF8

PL=CF3

R=CF8M

RL=CF3M

D=特殊材质DN25= DN25

NPS1〞=NPS1〞

如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50

单(双)座调节阀 性能

流量特性直线、等百分比、快开

可调范围50:1 (CV<6.3 30:1)

额定CV值等百分比CV1.6~630 ，直线CV1.8~690

允许泄漏量硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级）

泄漏量标准:GB/T 4213

性能指标 气动电动

基本误差%±1.5±1.0

回差%≤1.5≤1.0

死区%≤0.6≤1.0

始终点偏差%±2.5±2.5

额定行程偏差%≤2.5≤2.5

单座调节阀 选用参数表

阀座直径（mm）10121520253240506580100125150200

额定流量系数Cv等百分比1.62.54.06.31016254063100160250400630

直线1.82.84.46.91117.627.54469110176275440690

公称通径行程可选流量系数Cv（★标准型 ●推荐 ○定制）

DN2016mm●●●★

DN25●●●●★

DN3225 mm○○○○○★

DN40 ○○○○●★

DN50 ○○○●●★

DN6540mm ○○○★

DN80 ○○○●★

DN100 ○○○●●★

DN12560mm ○○○★

DN150 ○○●★

DN200 ○○●●★

气动执行机构

膜片有效面积Ae (cm2)ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45

350350560900

作用方式弹簧范围金属密封允许压差（MPa）

气开20-100KPa4.463.091.981.160.70.440.280.180.170.110.070.070.050.03

40-200 KPa6.46.45.943.342.141.310.840.530.510.330.210.220.150.09

80-240 KPa6.46.46.46.44.993.051.951.251.180.780.50.510.360.21

气关20-100KPa6.46.193.962.232.140.870.560.350.340.220.140.150.10.06

40-200 KPa6.46.46.46.46.45.863.642.32.211.430.910.950.660.37

80-240 KPa6.46.46.46.46.46.45.043.183.061.981.261.320.920.52

订货须知：（国家标准）

一、A:单座调节阀产品名称、单座调节阀产品型号、单座调节阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。

   我们可以为您提供 的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的 ，为您提供Z新的阀门知识、Z好的服务、Z佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供 的服务。我们立志成为 的阀门制造商。
