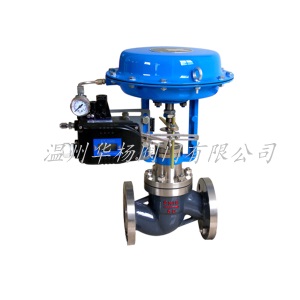

ZXP型新系列气动薄膜直通单座调节阀
采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性 、拆装方便等优点。广泛应用于 控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点
顶导向单座调节阀，结构紧凑，部件少、易维修。
金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
主要零件材料
主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
本产品性能指标贯彻GB/T4213-92标准 |
允许压差 |
气闭式调节阀允许压差表 单位: MPa 膜片有胶面积Ae(cm2)2804006001000信号范围Pr(KPa)20-10020-10040-20020-10020-10040-20020-10020-10040-20020-10020-10040-200气源压力Ps(MPa)0.140.140.250.140.140.250.140.140.250.140.140.25需配附件-PP-PP-PP-PP公称通径DN（mm）及阀座直径d(mm)20105.356.406.40 123.726.406.40 152.335.556.40 201.343.124.01 25250.862.002.57 3232 0.751.742.24 4025 1.222.853.67 32 0.751.742.24 40 0.481.111.48 5032 0.751.742.24 40 0.481.111.48 50 0.310.710.91 6565 0.270.630.81 8050 0.461.071.38 65 0.270.630.81 70 0.180.420.52 10065 0.270.630.81 70 0.180.420.52 100 0.110.260.34 125125 0.120.290.37150100 0.190.440.57125 0.120.290.37150 0.090.200.25200125 0.120.290.37150 0.090.200.25200 0.050.110.14 |
阀门定位器 |
气开式调节阀允许压差表 单位: MPa |
| 膜片有胶面积Ae(cm2)2804006001000信号范围Pr(KPa)20-10020-10020-10020-10020-10020-10020-10020-100气源压力Ps(MPa)0.140.250.140.250.140.250.140.25需配附件-P-P-P-P公称通径DN（mm）及阀座直径d(mm)20105.356.40 123.726.40 152.335.55 201.343.12 25250.862.00 3232 0.751.74 4025 1.222.85 32 0.751.74 40 0.481.11 5032 0.751.74 40 0.481.11 50 0.310.71 6565 0.270.63 8050 0.461.07 65 0.270.63 70 0.180.42 |
技术参数 |
公称通径DN（mm）20253240506580100125150200(10)(12)(15)(20)额定流量系数KV直线1.82.84.46.91117.627.54469110176275440690等百分比1.62.54.06.31016254063100160250400630 |
ZXP气动薄膜调节阀型号编制方法
如上图所示，一个标准的ZXP气动薄膜调节阀型号应该由19个字段组合而成。比前面我们提到的ZZY自力式调节阀的型号编制多几项附件代码。
| 字段 | 含义 | 说明 |
| 1 | 表示公称通径，常用范围为：DN20-200 | 此三字段为具体公称通径，当公称通径小于100时，前面增加数字“0”以补齐三位数。 |
| 2 | ||
| 3 | ||
| 4 | 表示型式 | ZXP即代表气动薄膜单座调节阀 |
| 5 | ||
| 6 | ||
| 7 | 表示阀结构 | 常见结构为O：标准型；Q软密封；S司太莱合金密封；V：波纹管密封；J：夹套保温 |
| 8 | 表示公称压力，单位为MPa | 气动薄膜调节阀的常见压力为1.0、1.6、4.0、6.4MPa |
| 9 | ||
| 10 | 表示整机作用方式 | B代表气关式；K代表气开式 |
| 11 | 表示流量特性 | L为线性；Q为等百分比；F为快开 |
| 12 | 表示材料与工作温度℃ | 11：铸铁：-20～200；12：铸钢：-40～250；13：铸不锈钢：-60～250； S1：散热型铸钢：-60～450；S2散热型不锈钢：-60～450；G0高温型：300～560； D0：低温型：-60～-100；D1：低温型-100～-200；D2：低温型：-200～-250 |
| 13 | ||
| 14 | 表示连接法兰规格 | “S”表示按照制造厂标准提供；“U”表示按照用户要求提供 |
| 15 | 是否有防爆要求 | EX表示防爆；NO表示非防爆 |
| 16 | ||
| 17 | 表示可选附件 | P：气动阀门定位器；E：电/气阀门定位器；T：电/气转换器； S：电磁阀；L：限位开关；R：空气过滤减压器； H：手轮；V：保位阀；J：继动器 |
| 18 | ||
| 19 |
举例：
150ZXPO64BQ12SEXERH表示阀口径为150mm的气动薄膜单座调节阀，标准阀体，公称压力6.4MPa，整机作用方式气关，等百分比流量特性。铸钢阀体工作温度范围-40～250℃，法兰连接规格按制造厂标准，要求防爆，附配电/气阀门定位器、空气过滤减压器和操作手轮。
订货须知：
一、①ZXP气动薄膜调节阀产品名称与型号②ZXP气动薄膜调节阀口径③ZXP气动薄膜调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
